V následujícím článku je uveden obecný postup pro doplnění telemetrie do RC modelů Traxxas. Pomocí jednoduchého výběru z možností, zjistíte, jakým způsobem doplnit telemetrii do Vašeho RC modelu a jaké komponenty budete potřebovat.
Uvedený postup je obecný. Doporučené položky pro isntalaci telemetrie do konketrétních RC aut naleznte u jednodtlivých modelů v sekci "příslušentsví - telemetrie".
Modely s těmito komponenty nejsou primárně připraveny pro instalaci telemetrie. Pro instalaci telemetrie je nutné nejprve v modelu vyměnit RC soupravu za TQi (vyměnit stávající TQ přijímač za TQi TRA6533 a vyměnit vysílač TQ za TQi se stejným počtem kanálu TRA6528, nebo TRA6529).
RC model je připraven pro montáž telemetrie. Pro vybavení modelu telemetrií je nutné:

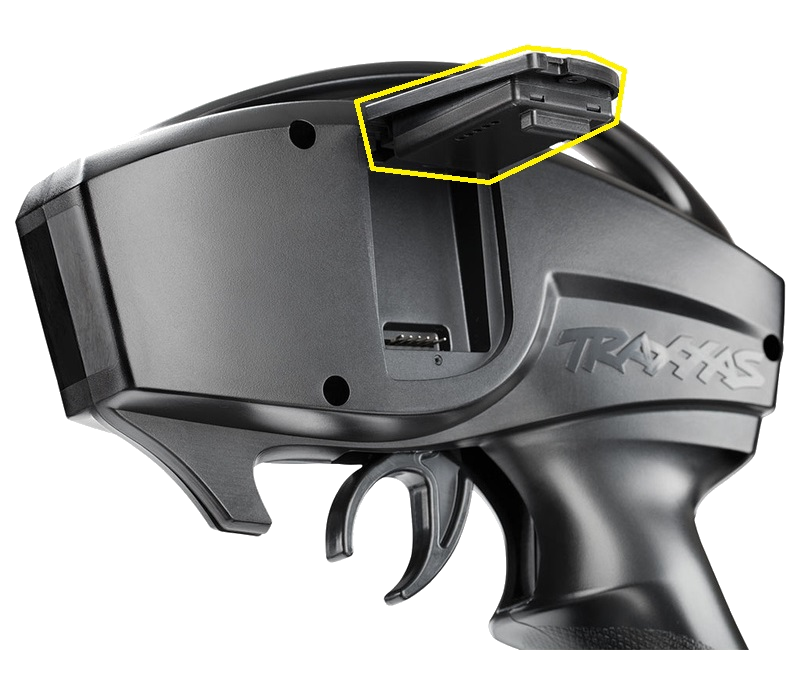

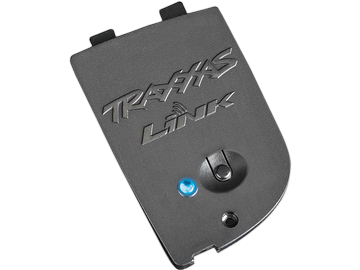

Bluetooth modul umožňuje bezdrátové spojení modelu s Vaším telefonem a aplikací Traxxas Link. Aplikace slouží pro zobrazení telemetrie a navíc v ní můžete provádět veškerá nastavení modelu.

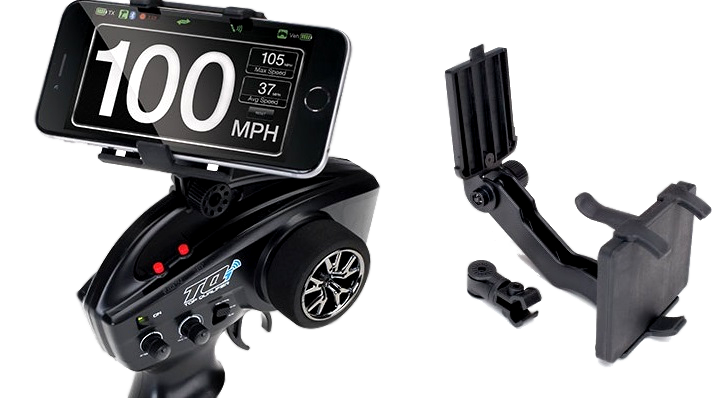

Pro bezpečné a pohodlné uchycení telefonu k vysílači doporučujeme koupit držák telefonu TRA6532.
Do přijímače, lze zapojit:
Čidlo otáček
Čidlo bude snímat otáčky hlavního ozubeného kola a na základě převodového poměru a velikosti pneumatik se přepočítá výsledná rychlost modelu. Čidlo se zapojuje do konektoru přijímače s nápisem RPM. Čidlo pracuje na principu Hallovy sondy. To znamená, že na hlavní ozubené kolo je nutné připevnit magnet.
Montáž:
Pokud není držák čidla otáček integrován v modelu, pro upevnění čidla nabízíme tuningové kryty převodů s držákem na čidlo. Sonda se následně upevní do toho držáku. Magnet je nutno vložit do držáku, který se přišroubuje na hlavní ozubené kolo.
Pro montáž budete potřebovat:
Čidlo teploty a napětí
Obě čidla jsou spojena a jsou součástí jedné položky. Připojují se do konektoru přijímače s nápisem V/T. Čidlo teploty se zpravidla využívá ke snímání teploty motoru. Sonda obejme motor a připevní se držákem TRA6535.
Čidlo napětí slouží pro měření napětí pohonného akumulátoru. Pro připojení slouží adaptér TRA6549.
Pro montáž budete potřebovat :
Do telemetrických portů na přijímači nikdy nezapojujte serva a regulátor, jinak dojde k poškození přijímače!

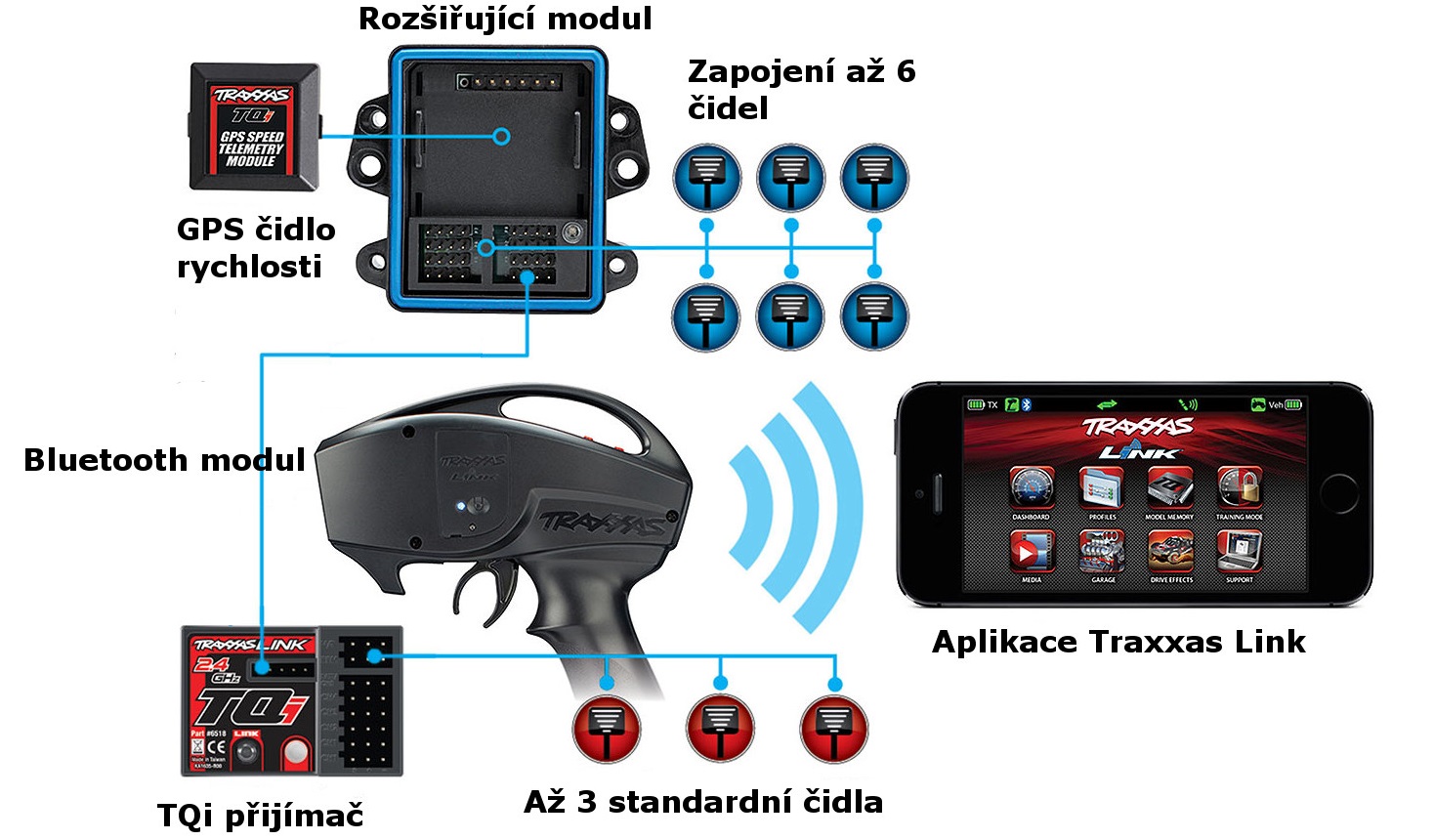

Druhý způsob zapojení telemetrie je prostřednictvím rozšiřujícího modulu TRA6550X, do kterého je možné připojit až 7 telemetrických čidel, včetně velmi přesného GPS čidla pro měření rychlosti.
Montáž:
Modely jsou buď již vybaveny montážními otvory pro upevnění rozšiřujícího modulu telemetrie, nebo je možné u modelů využít doporučené držáky v sekci příslušenství - telemetrie. Rozšiřující modul telemetrie se propojí pomocí přiloženého kabelu s přijímačem.
Pro montáž budete potřebovat
Do RC modelu lze připojit pouze čidlo napětí baterie a teploty motoru. Pro zobrazení telemetrie je nutné doplnit Bluetooth modul do vysílače.
Bluetooth modul umožňuje bezdrátové spojení modelu s Vaším telefonem a aplikací Traxxas Link. Aplikace slouží pro zobrazení telemetrie a navíc v ní můžete provádět veškerá nastavení modelu.
Pro bezpečné a pohodlné uchycení telefonu k vysílači doporučujeme koupit držák telefonu TRA6532.
Čidlo teploty a napětí
Obě čidla jsou spojena a jsou součástí jedné položky. Připojují se do konektoru přijímače s nápisem V/T. Čidlo teploty se zpravidla využívá ke snímání teploty motoru. Sonda obejme motor a připevní se držákem TRA6535.
Čidlo napětí slouží pro měření napětí pohonného akumulátoru. Pro připojení slouží adaptér TRA6549.
Pro montáž budete potřebovat :
RC model je připraven pro montáž telemetrie. Pro vybavení modelu telemetrií je nutné:
Bluetooth modul umožňuje bezdrátové spojení modelu s Vaším telefonem a aplikací Traxxas Link. Aplikace slouží pro zobrazení telemetrie a navíc v ní můžete provádět veškerá nastavení modelu.
Pro bezpečné a pohodlné uchycení telefonu k vysílači doporučujeme koupit držák telefonu TRA6532.
Čidlo teploty a napětí
Obě čidla jsou spojena a jsou součástí jedné položky. Připojují se do konektoru přijímače s nápisem V/T. Čidlo teploty se zpravidla využívá ke snímání teploty motoru. Sonda obejme motor a připevní se držákem TRA6535.
Čidlo napětí slouží po měření napětí pohonného akumulátoru. Pro připojení slouží redukce TRA6549.
Pro montáž budete potřebovat :
Do telemetrických portů na přijímači nikdy nezapojujte serva a regulátor, jinak dojde k poškození přijímače!
RC model je připraven pro montáž telemetrie. Pro vybavení modelu telemetrií je nutné:
Díly / postup:
Bluetooth modul umožňuje bezdrátové spojení modelu s Vaším telefonem a aplikací Traxxas Link. Aplikace slouží pro zobrazení telemetrie a navíc v ní můžete provádět veškerá nastavení modelu.
Pro bezpečné a pohodlné uchycení telefonu k vysílači doporučujeme koupit držák telefonu TRA6532.

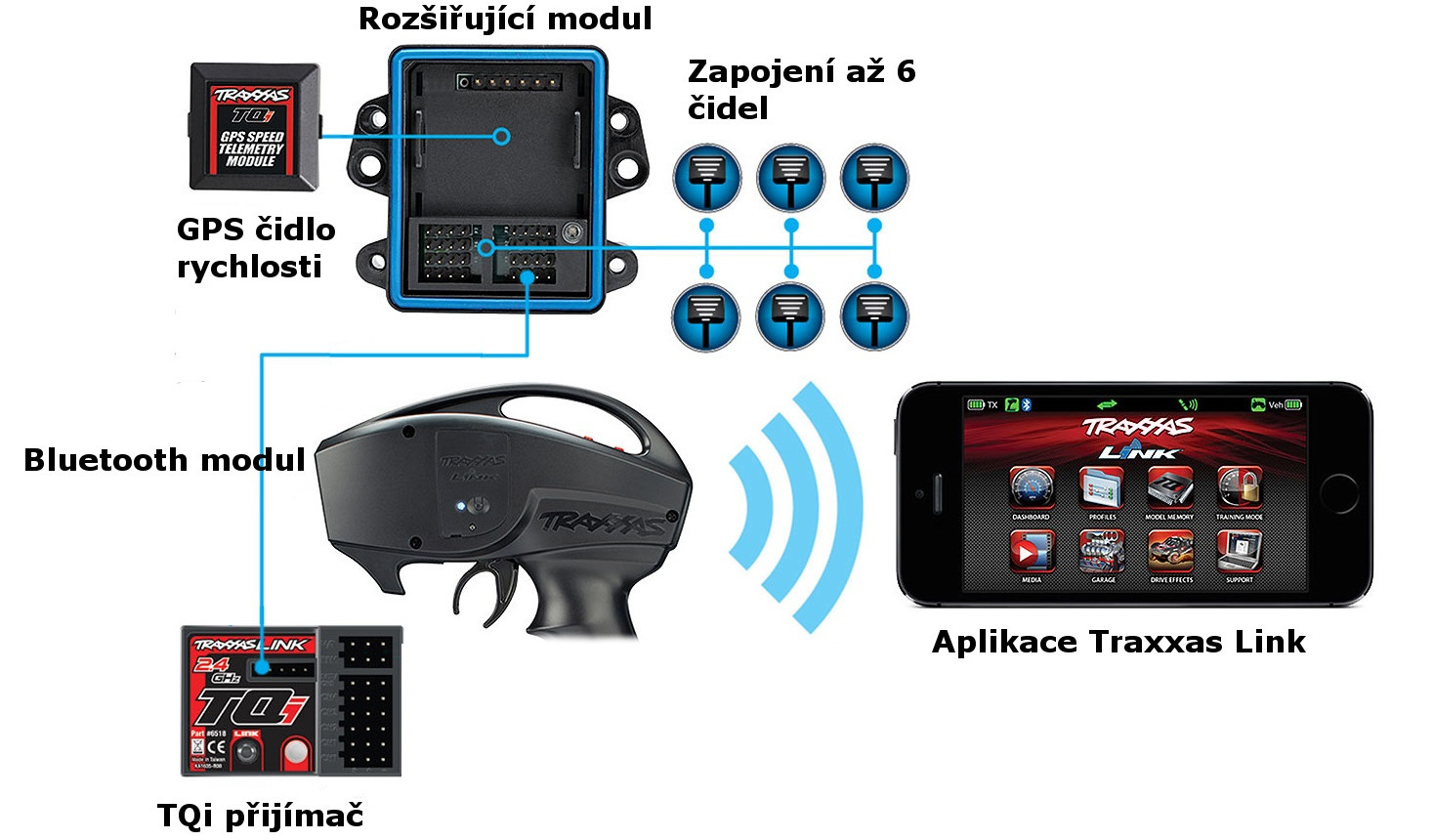

Do rozšiřujícího modulu lze připojit GPS senzor pro měří rychlosti a až dalších šest senzorů teploty a napětí.
Montáž:
Rozšiřující modul telemetrie upevněte na model pomocí držáku TRA6560. Propojte modul s přijímačem pomocí přiloženého kabelu. Připojte GPS a další senzory. Senzor teploty připevněte na motor pomocí držáku TRA6535. Čidlo napětí slouží po měření napětí pohonného akumulátoru. Pro připojení slouží redukce TRA6549.
Pro montáž budete potřebovat
RC model je továrně vybaven senzorem pro funkci inclinometr (měření náklonu modelu ve dvou osách). Pro zobrazení této funkce je nutné doplnit Bluetooth modul do vysílače.
Díly / postup:
Bluetooth modul umožňuje bezdrátové spojení modelu s Vaším telefonem a aplikací Traxxas Link. Aplikace slouží pro zobrazení telemetrie a navíc v ní můžete provádět veškerá nastavení modelu.
Pro bezpečné a pohodlné uchycení telefonu k vysílači doporučujeme koupit držák telefonu TRA6532.
RC model je továrně vybaven senzorem pro funkci inclinometr (měření náklonu modelu ve dvou osách). Pro zobrazení této funkce je nutné doplnit Bluetooth modul do vysílače. Pro měření napětí baterie a teploty motoru je nutné připojit senzor TRA6521 do přijímače.
Díly / postup:
Bluetooth modul umožňuje bezdrátové spojení modelu s Vaším telefonem a aplikací Traxxas Link. Aplikace slouží pro zobrazení telemetrie a navíc v ní můžete provádět veškerá nastavení modelu.
Pro bezpečné a pohodlné uchycení telefonu k vysílači doporučujeme koupit držák telefonu TRA6532.
Čidlo teploty a napětí
Obě čidla jsou spojena a jsou součástí jedné položky. Připojují se do konektoru přijímače s nápisem V/T. Čidlo teploty se zpravidla využívá ke snímání teploty motoru. Sonda obejme motor a připevní se držákem TRA6535.
Čidlo napětí slouží po měření napětí pohonného akumulátoru. Pro připojení slouží redukce TRA6549.
Pro montáž budete potřebovat :
Do telemetrických portů na přijímači nikdy nezapojujte serva a regulátor, jinak dojde k poškození přijímače!
RC model je továrně vybaven senzorem pro funkci inclinometr (měření náklonu modelu ve dvou osách). Pro zobrazení této funkce je nutné doplnit Bluetooth modul do vysílače.
Jelikož jsou expediční modely TRX-4 a TRX-6, vybaveny dvourychlostní převodovkou je k měření rychlosti nutný GPS. GPS senzor se zapojí do rozšiřujícího modulu telemetrie, spolu se senzorem teploty motoru a napětí baterie.
Díly / postup:
Bluetooth modul umožňuje bezdrátové spojení modelu s Vaším telefonem a aplikací Traxxas Link. Aplikace slouží pro zobrazení telemetrie a navíc v ní můžete provádět veškerá nastavení modelu.
Pro bezpečné a pohodlné uchycení telefonu k vysílači doporučujeme koupit držák telefonu TRA6532.
Do rozšiřujícího modulu lze připojit GPS senzor pro měří rychlosti a až dalších šest senzorů teploty a napětí.
Montáž:
Rozšiřující modul telemetrie upevněte na model pomocí držáku TRA6561. Propojte modul s přijímačem pomocí přiloženého kabelu. Připojte GPS a další senzory. Senzor teploty připevněte na motor pomocí držáku TRA6535. Čidlo napětí slouží po měření napětí pohonného akumulátoru. Pro připojení slouží redukce TRA6549.
Pro montáž budete potřebovat
RC model je připraven pro montáž telemetrie. Pro vybavení modelu telemetrií je nutné:
Bluetooth modul umožňuje bezdrátové spojení modelu s Vaším telefonem a aplikací Traxxas Link. Aplikace slouží pro zobrazení telemetrie a navíc v ní můžete provádět veškerá nastavení modelu.
Pro bezpečné a pohodlné uchycení telefonu k vysílači doporučujeme koupit držák telefonu TRA6532.
Do přijímače, lze zapojit:
Čidlo otáček
Čidlo bude snímat otáčky hlavního ozubeného kola a na základě převodového poměru a velikosti pneumatik se přepočítá výsledná rychlost modelu. Čidlo se zapojuje do konektoru přijímače s nápisem RPM. Čidlo pracuje na principu Hallovy sondy. To znamená, že na hlavní ozubené kolo je nutné připevnit magnet.
Montáž:
Pokud není držák čidla otáček integrován v modelu, pro upevnění čidla nabízíme tuningové kryty převodů s držákem na čidlo. Sonda se následně upevní do toho držáku. Magnet je nutno vložit do držáku na hlavním ozubeném kole.
Pro montáž budete potřebovat:
Čidlo teploty a napětí
Obě čidla jsou spojena a jsou součástí jedné položky. Připojují se do konektoru přijímače s nápisem V/T. Čidlo teploty se zpravidla využívá ke snímání teploty motoru. Sonda obejme motor a připevní se držákem TRA6535.
Čidlo napětí slouží po měření napětí pohonného akumulátoru. Pro připojení slouží redukce TRA6549.
Pro montáž budete potřebovat :
Do telemetrických portů na přijímači nikdy nezapojujte serva a regulátor, jinak dojde k poškození přijímače!

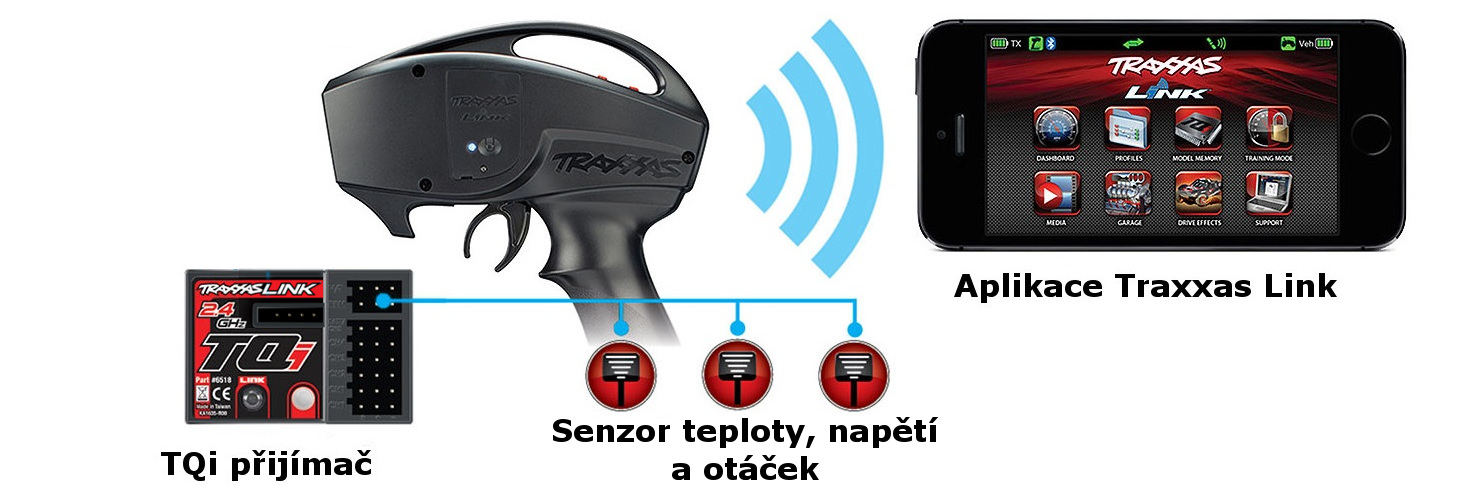

Pro měření napětí baterie, teploty motoru a otáček, je nutné připojit senzory do přijímače a do vysílače doplnit Bluetooth modul.
Díly / postup:
Bluetooth modul umožňuje bezdrátové spojení modelu s Vaším telefonem a aplikací Traxxas Link. Aplikace slouží pro zobrazení telemetrie a navíc v ní můžete provádět veškerá nastavení modelu.
Pro bezpečné a pohodlné uchycení telefonu k vysílači doporučujeme koupit držák telefonu TRA6532.
Čidlo otáček motoru
Čidlo se zapojuje do konektoru přijímače s nápisem RPM. Čidlo pracuje na principu Hallovy sondy. To znamená, že na výstupní hřídel je nutné připevnit magnet.
Montáž:
Pokud není držák čidla otáček integrován v modelu, pro upevnění čidla nabízíme tuningové kryty převodů s držákem na čidlo. Sonda se následně upevní do toho držáku. Magnet je nutno vložit do držáku, který se přišroubuje na hlavní ozubené kolo.
Pro montáž budete potřebovat:
Čidlo teploty a napětí
Obě čidla jsou spojena a jsou součástí jedné položky. Připojují se do konektoru přijímače s nápisem V/T. Čidlo teploty se zpravidla využívá ke snímání teploty motoru. Sonda obejme motor a připevní se držákem TRA6535.
Čidlo napětí slouží po měření napětí pohonného akumulátoru. Pro připojení slouží redukce TRA6549.
Pro montáž budete potřebovat :
Do telemetrických portů na přijímači nikdy nezapojujte serva a regulátor, jinak dojde k poškození přijímače!
Jedinou možností jak změřit rychlost RC modelu lodi je mocí GPS senzoru. GPS senzor se zapojí do rozšiřujícího modulu telemetrie, spolu se senzorem teploty motoru a napětí baterie. Pro zobrazení telemetrie je nutné doplnit Bluetooth modul do vysílače.
Díly / postup:
Bluetooth modul umožňuje bezdrátové spojení modelu s Vaším telefonem a aplikací Traxxas Link. Aplikace slouží pro zobrazení telemetrie a navíc v ní můžete provádět veškerá nastavení modelu.
Pro bezpečné a pohodlné uchycení telefonu k vysílači doporučujeme koupit držák telefonu TRA6532.
Do rozšiřujícího modulu lze připojit GPS senzor pro měří rychlosti a až dalších šest senzorů teploty a napětí.
Montáž:
Rozšiřující modul telemetrie upevněte na model. Propojte modul s přijímačem pomocí přiloženého kabelu. Připojte GPS a další senzory. Senzor teploty připevněte na motor pomocí držáku TRA6535. Čidlo napětí slouží pro měření napětí pohonného akumulátoru. Pro připojení slouží redukce TRA6549.
Pro montáž budete potřebovat
Model již v sobě má integrované senzory telemetrie. Senzory jsou součástí regulátoru. Pro zobrazení telemetrie stačí pouze doplnit Bluetooth modul do vysílače. K dispozici budete mít rychlost, teplotu, otáčky motoru, napětí akumulátorů
Díly / postup:
Bluetooth modul umožňuje bezdrátové spojení modelu s Vaším telefonem a aplikací Traxxas Link. Aplikace slouží pro zobrazení telemetrie a navíc v ní můžete provádět veškerá nastavení modelu.
Pro bezpečné a pohodlné uchycení telefonu k vysílači doporučujeme koupit držák telefonu TRA6532.
Článek byl vytvořen 3.11.2020. Poslední úprava proběhla 3.11.2020.
