Úvod

Plnohodnotné Smart nabíječe umožnují nabíjet jak konvenční, tak i Smart akumulátory. Podporované typy jsou LiPo, LiHV, LiFe, LiIon, NiMH, NiCd a olověné. U lithiových a olověných aku lze nastavit koncové napětí, to je zejména důležité u olověných gelových akumulátorů podle doporučení výrobce.

Výstup nabíječe je tvořen konektorem IC3 a servisním JST-XH. Konektor IC3 je kompatibilní s konektorem EC3. Pokud používáte na akumulátorech jiný konektor, podívejte se do části FAQ – Často kladené dotazy. Samozřejmostí je ochrana proti přepólování a tepelná ochrana. Nabíječ S2100 má navíc USB výstup 5 V / 2 A pro napájení drobné elektroniky. Na rozdíl od Smart testeru se jedná o standardní USB výstup 5 V, nebo QC 2.0. Menu nabíječe je ve 4 jazycích – anglicky, německy, francouzsky a italsky.

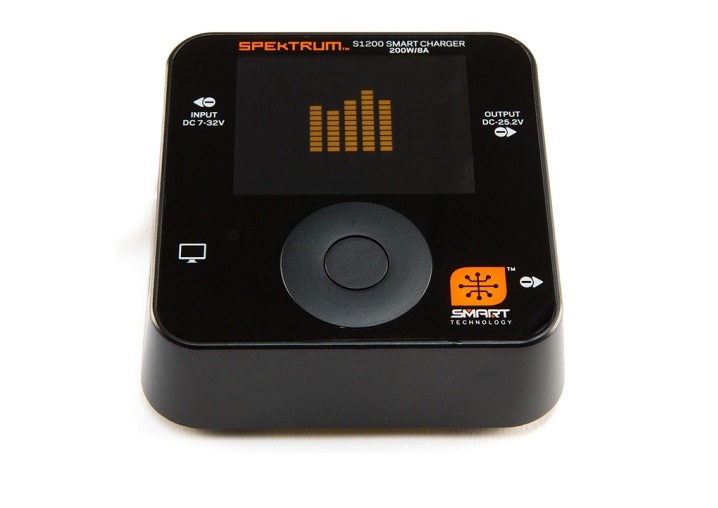

Nabíječ S1200
Nabíječ S1200

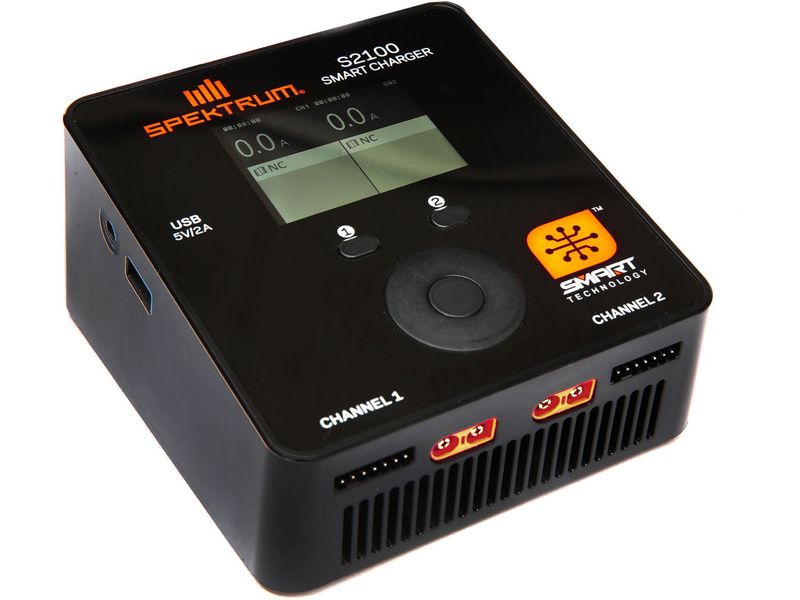

Nabíječ S2100
Nabíječ S2100

Konstrukce a technické parametry nabíječů

Naprvní pohled zaujmou malé rozměry nabíječe, vzhledem k výkonu 200 W se jedná doslova o „kapesní“ rozměry. Oba nabíječe mají barevný grafický dobře čitelný displej, konec nabíjení je indikován jednak graficky, jednak akusticky. Intenzita zvukových oznámení a podsvícení je nastavitelná.

Elektronika je chlazena integrovaným ventilátorem(y). Ventilátory běží pouze v případě, že je potřeba chladit elektroniku nabíječe. Při nabíjení do výkonu cca 50 W se ventilátor neaktivuje.

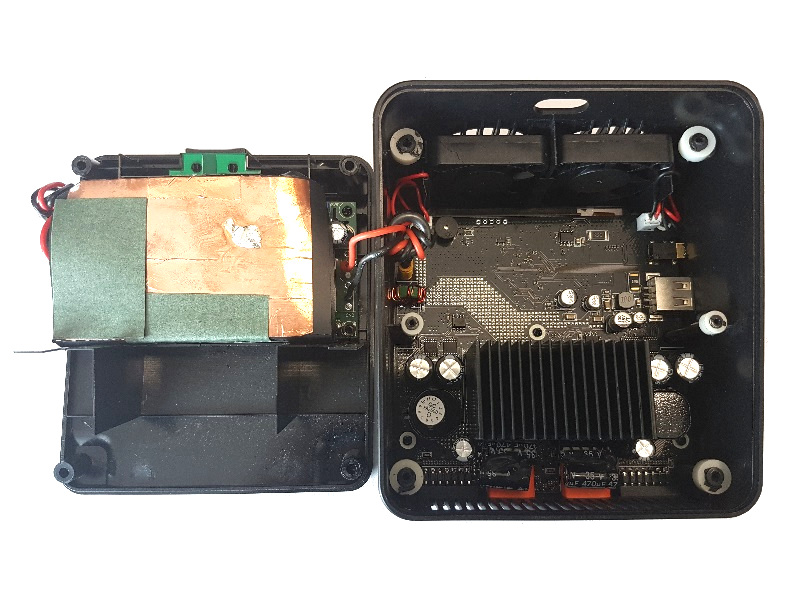

Vnitřek nabíječe S2100
Vnitřek nabíječe S2100
Technické parametry nabíječů
NabíječS1200S2100
Napájení7 – 32 V DC100 – 240 V AC
Počet kanálů12
Podporované AKULiPo/LiFe/LiHV/LiIon: 1-6 čl
NiMH/NiCd: 1 – 16 čl.
Pb: 1 až 12 čl
LiPo/LiFe/LiHV/LiIon: 1-6 čl
NiMH/NiCd: 1 – 16 čl.
Pb: 1 až 12 čl
Nabíjecí proud0,1 až 8 A0,1 až 8 A
Nabíjecí výkon200 W*200 W celkem**
Vybíjecí proud0,1 až 3 A0,1 až 3 A
Vybíjecí výkon5 W2x 5 W
Vyrovnávací proud balancéru0 až 1 A0 až 1 A
Měření vnitřního odporu článkůAnoAno
Nastavení Smart akumulátorůAnoAno
USB výstupNeAno, 5 V / 2 A
Rozměry80 x 80 x 34 mm120 x 108 x 102 mm
Hmotnost119 g558 g
Obsah baleníNabíječNabíječ, síťový kabel

* Pro dosažení maximálního výkonu je nutné, aby napájecí napětí nebylo podstatně nižší, než je napětí akumulátoru. Proto doporučujeme nabíječ napájet ze zdroje 24 V, např. SPMXC10202I.

** Nabíječ je osazen sítovým zdrojem o výkonu 200 W, každý výstup má maximální výkon 200 W. Pokud je celkový požadovaný výkon obou kanálu vyšší než 200 W, elektronika automaticky výkon rozdělí mezi oba kanály tak, aby součet výkonů obou kanálů byl 200 W (např. 150 W a 50 W).

Nabíjení Smart akumulátorů

Při připojení Smart akumulátorů se nabíječ automaticky nastaví a na Vás je pouze potvrdit start nabíjení. Dále lze upravit veškerá nastavení Smart akumulátoru a zjistit veškeré zaznamenané parametry, např. počet cyklů, které má Smart akumulátor již za sebou. Při nabíjení Smart akumulátorů není nezbytně nutné připojovat servisní konektor. Více informací v části FAQ – Často kladené dotazy.

Nastavitelné parametry Smart lithiových akumulátorů:

  • Nastavení koncového napětí pro nabíjení
  • Nastavení skladovacího napětí
  • Nastavení výchozího nabíjecího proudu
  • Nastavení prodlevy pro automatické vybití akumulátoru na skladovací napětí (rozsah 12 až 240 hodin; vypnuto).

Nabíjení konvenčních akumulátorů

Při připojení konvenčních akumulátorů je nutné nastavit typ akumulátoru, počet článků, nabíjecí proud a případně koncové napětí.

FAQ – často kladené dotazy

  1. Jak bylo dosaženo tak malých rozměrů a hmotnosti?
    Bylo použito moderních měničů s hrníčkovými jádry pracujících na vysoké frekvenci. Tyto měniče jsou již běžnou výbavou základních desek počítačů, kde došlo v poslední době rovněž ke značné redukci jejich velikosti.
  2. Lze se Smart nabíječi nabíjet konvenční akumulátory?
    Ano, nabíječ nabíjí i konvenční akumulátory. Uživatel však musí ručně nastavit všechny potřebné parametry.
  3. Lze u Smart akumulátoru nastavit nabíječem automatické vybíjení akumulátorů?
    Ano, automatické vybíjení na skladovací napětí lze na nabíječi nastavit. Dále lze přečíst veškeré parametry poskytované akumulátory.
  4. Jaký smysl má připojování servisního konektoru lithiových akumulátorů u Smart akumulátorů?
    Elektronika ve Smart akumulátoru na základě kontinuálního měření optimálně vyrovnává jednotlivé články velmi malým proudem. Protože elektronické obvody v akumulátoru nedosahuje přesnosti elektronických obvodů v nabíječi, nabíječ dobíjí články na napětí o cca 0,02 V nižší, aby nemohlo dojít k přebití článku v důsledku tolerance obvodů v akumulátoru. Reálný rozdíl v dobité kapacitě je cca 3%. Jinými slovy, při zapojení servisního kabelu do akumulátoru dobijete o 3% více energie.
  5. U nabíječů je velmi často otravné oznámení ukončení nabíjení, např. opakované hlasité pípání. Lze nastavit u nabíječů akustický způsob oznámení konce nabíjení? Ano. Hlasitost lze nastavit ve 4 úrovních (vypnuto, nízká, střední a vysoká). Konec nabíjení lze nastavit buď na Single (pouze jedno pípnutí), nebo Repeat (opakování pípnutí po 1 minutě).
  6. U elektroniky je často použito až nepříjemně intenzivní podsvícení displeje. Lze nastavit úroveň podsvícení displeje?
    Ano, podsvícení lze nastavit ve 3 úrovních (nízké, střední a vysoké).
  7. Umožňuje nabíječ nabíjet lithiové akumulátory s integrovaným balancérem?
    Ano. Pokud není připojen servisní konektor, budete vyzvání, zda chcete pokračovat bez zapojeného servisního konektoru.
  8. U olověných akumulátorů výrobci doporučují různá koncová napětí (od 2,2 V až po 2,4 V). Lze v nabíječi nastavit koncové napětí u olověných akumulátorů?
    Ano. Koncové napětí je nastavitelné v rozsahu od 2,00 až po 2,40 V (krok 0,01 V).
  9. Lze u lithiových akumulátorů nastavit koncové napětí pro nabíjení?
    Ano. U LiHV 4,30 až 4,40 V, u LiPo 4,15 až 4.25 V, u Liion 4,05 až 4,15, u LiFe 3.60 až 3,70 V.
  10. Lze u lithiových akumulátorů nastavit koncové napětí pro skladování?
    Ano. U LiHV 3,75 až 3,95 V, u LiPo 3,70 až 3.90 V, u Liion 3,60 až 3,80, u LiFe 3.20 až 3,40 V.
  11. Lze omezit nabíjecí dobu nebo kapacitu?
    Ne. Nabíječ místo této často zmatečné funkce disponuje režimy pro skladování akumulátorů.
  12. Některé akumulátory jsou osazeny IC5 konektorem. Jak mohu tyto akumulátory připojit k nabíječi?
    Výstup nabíječe je tvořen konektorem IC3 a servisním JST-XH. Konektor IC3 je kompatibilní s konektorem EC3. K dispozici jsou redukce na konektory, které nejčastěji používá společnost Horizon Hobby ve svých modelech. Pokud používáte jiné konektory, můžete využít redukci na 4 mm dutinky nebo si můžete redukci / nabíjecí kabel vyrobit na míru.
    • IC3 - IC5/EC5: Pro nabíjení akumulátorů s konektorem IC5/EC5
    • IC3 - JST-PH: Pro nabíjení jednočlánkových akumulátorů s velkým konektorem (EFLB300S30 a obdobné).
    • IC3 - JST: Pro nabíjení akumulátorů s konektorem JST (např. EFLB8002SJ30 a obdobné).
    • IC3 - UMX: Pro nabíjení jednočlánkových akumulátorů s malým konektorem (např. EFLB1501S45 a obdobné).
    • IC3 - volný konec: Pro výrobu vlastních kabelů.
  13. Z akumulátorů je často vyveden příliš krátký servisní kabel – špatně se zapojuje do nabíječe. Případně mám na akumulátoru jiný typ servisního konektoru. Lze do nabíječe zapojit klasickou balanční desku?
    Ano. Podmínkou je, že kabel do nabíječe je typy JST-XH. V našem sortimentu máme např. desky s konektory JST-EH (GF-1401-0/01), JST-XH (GF-1401-002), JST-PQ (GF-1401-003) a JST-TP (GF-1401-004).
  14. Lze aktualizovat firmware nabíječů?
    Ano.
  15. Má nabíječ vstup pro připojení teplotního čidla?
    Ne. Teplotní čidla se dříve používala u NiCd a NiMH akumulátorů. Dnes se teplotní čidla nepoužívají.
  16. Lze nabíječ připojit k počítači?
    Ne.
