Nejmodernější regulátory Spektrum Smart

Společnost HorizonHobby nabízí ucelenou řadu produktů Spektrum Smart, které postupně implementuje do modelů svých značek, jakou jsou například RC letadla Eflite, Hangar 9, Hobbyzone, vrtulníky Blade a RC modely aut Arrma a Losi.

Regulátory Spektrum Smart jsou srdcem každého modelu. Díky špičkové konstrukci a velmi snadnému zapojení jsou vhodné pro všechny RC modely a všechny uživatele. Regulátory Smart se dělí dle použití na letecké – AVIAN a pro auta – FIRMA.

Regulátory Avian

Hlavní výhody regulátorů Smart

  • Samotný regulátor poskytuje informace o teplotě, vstupním napětí, napětí a proudu zdroje BEC.
  • Regulátor umožňuje přenos vlastní telemetrie, i telemetrie z akumulátoru, do přijímače odkud je poslána až k Vám do vysílače.
  • Přenos dat je realizován pomocí nových konektorů IC3 a IC5.
  • Není nutná montáž telemetrických čidel.
  • Regulátor má přesné údaje o napětí každého článku akumulátoru, nehrozí tak v žádném případě podvybití akumulátoru.

Pro využití všech výhod technologie SMART je nutné mít všechny komponenty SMART. Kompletní grafický přehled přenášené telemetrie naleznete zde.

Nejmodernější regulátory Spektrum Smart

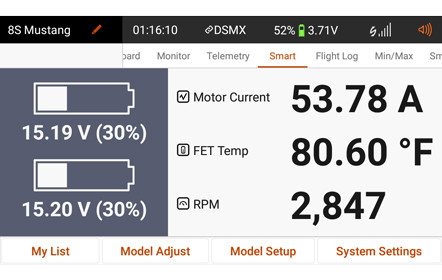

Porovnání klasického zapojení telemetrie a telemetrie se Spektrum Smart

Nejmodernější regulátory Spektrum Smart
Klasické zapojení telemetrie
Nejmodernější regulátory Spektrum Smart
Stejná telemetrie se Spektrum Smart
Nejmodernější regulátory Spektrum Smart

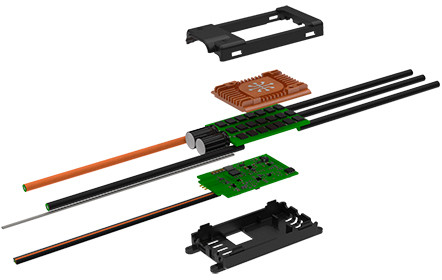

Konstrukce a elektronika

Regulátory Smart si i přes vysokou zatížitelnost uchovali malé rozměry, to je dáno použitím nejmodernějších elektronických součástek v kombinaci s účinnými hliníkovými chladiči. Funkce regulátoru zajišťuje výkonný 32bitový procesor ARM M4. Telemetrie je přenášena pomocí protokolu SRXL2. Již samozřejmostí je nadproudová a tepelná ochrana, včetně funkce Failsafe.

Nejmodernější regulátory Spektrum Smart

Zpětná kompatibilita

Máte již RC model a potřebujte nějaký komponent? Zvolte Spektrum Smart a buďte připraveni na budoucnost. Komponenty SMART využívají jak nejnovější přenos telemetrie protokolem SRXL2, ale jsou také zpětně kompatibilní s klasickým PWM signálem. Zpětně kompatibilní jsou také nové konektory IC3 a IC5 s klasickými EC3 a EC5.

Nastavení regulátorů

Regulátory Avian lze programovat těmito způsoby:

  1. Vysílačem prostřednictvím ovladače plynu.
  2. Programátorem Spektrum
  3. Aplikací Smart Link pro PC

Nastavitelné parametry

Typ modelu

  • Letadlo: v tomto režimu se motor rozběhne, pokud je plyn nad 5% a více.
  • Vrtulník: v tomto režimu se motor rozběhne, pokud je plyn nad 40% a více.

Typ brzdy

  • Vypnuto: Motor není brzděn. Toto nastavení se používá u letadel s normální vrtulí či vrtulníků.
  • Normální: Brzda je zapnuta na fixní hodnotu při staženém plynu (viz parametr Síla brzdy). Toto nastavení se zpravidla používá u větroňů se sklopnou vrtulí.
  • Proporcionální: Brzda je proporcionálně řízena kanálem plynu. V tomto případě je nutné ve vysílači nastavit správně křivku plynu.

Síla brzdy
Možnost nastavení intenzity 1 – 7. Čím vyšší úroveň, tím silnější brzdný účinek. Brzdná síla je účinná pouze v režimu brzdy Normální.

Typ vypínacího napětí

  • Měkké: Postupně se sníží výstup regulátoru na 50% plného výkonu do 3 sekund po aktivaci ochrany vypínacího napětí.
  • Tvrdé: K vypnutí výstupu regulátoru dojde okamžitě po aktivaci ochrany vypínacího napětí.

Počet článků LiPo
Po zvolení možnosti Auto regulátor automaticky vypočítá počet článků LiPo na základě pravidla 3.7 V/čl. Nebo můžete sami zvolit počet článků použitého akumulátoru.

Vypínací napětí
Možnost nastavení vypínacího napětí v rozsahu 2.8 – 3.8 V, nebo lze ochranu vypínacího napětí úplně vypnout.

BEC
Možnost nastavení výstupního napětí BEC.

Zrychlení

  • Normální: V tomto režimu dojde okamžitě ke zvýšení otáček motoru po přidání plynu.
  • Postupné: V tomto režimu dojde k postupnému zvyšování otáček v závislosti na pohybu páky plynu. Tento režim doporučujeme používat u velkých motorů nebo pohonů s vysokým setrvačným momentem.

Časování
Časování ovlivňuje velikost tzv. zátěžného úhlu. Pro nastavování časování platí základní pravidlo – čím nižší počet pólů motoru, tím nižší časování a opačně čím vyšší počet pólů motoru, tím vyšší časování.

Smysl otáčení
Nastavení smyslu otáčení motoru, aniž by došlo k výměně zapojení kabelů motoru.

  • Normální: Po směru hodinových ručiček
  • Reverzní: Proti směru hodinových ručiček

Volnoběh
Volnoběh je možné zapnout nebo vypnout. Zapnutý volnoběh zlepšuje linearitu a rychlost odezvy.

Tovární nastavení
Tato volba uvede regulátor do továrního nastavení.

Regulátory Avian
•••••••••–•–••–•••
1.Typ modeluLetadloVrtulník
••2.Typ brzdyVypnutaNormalProporc.
•••3.Síla brzdyVypnuta1234567
••••4.Typ vyp. napětíMěkkéTvrdé
5.Počet článkůAuto3 čl. LiPo4 čl. LiPo5 čl. LiPo6 čl. LiPo
–•6.Vypínací napětíVypnuto2.8V3.0V3.2V3.4V3.6V3.8V
–••7.Napětí BEC¹5.2V
–••7.Napětí BEC²6V7.2V
–••7.Napětí BEC³6V7.4V8.4V
–•••8.ZrychleníNormalníPostupné
–••••9.ČasováníNízkéStředníVysoké
––10.Smysl otáčeníNormálníReverzní
––•11.VolnoběhZapnutoVypnuto
––••12.Tovární nast.
––•••13.Ukončení

Vysvětlivky:
– = dlouhý tón, • = krátký tón
¹ = Avian 15A, ² = Avian 30A, 45A, 60A, ³ = Avian 80A, 100A

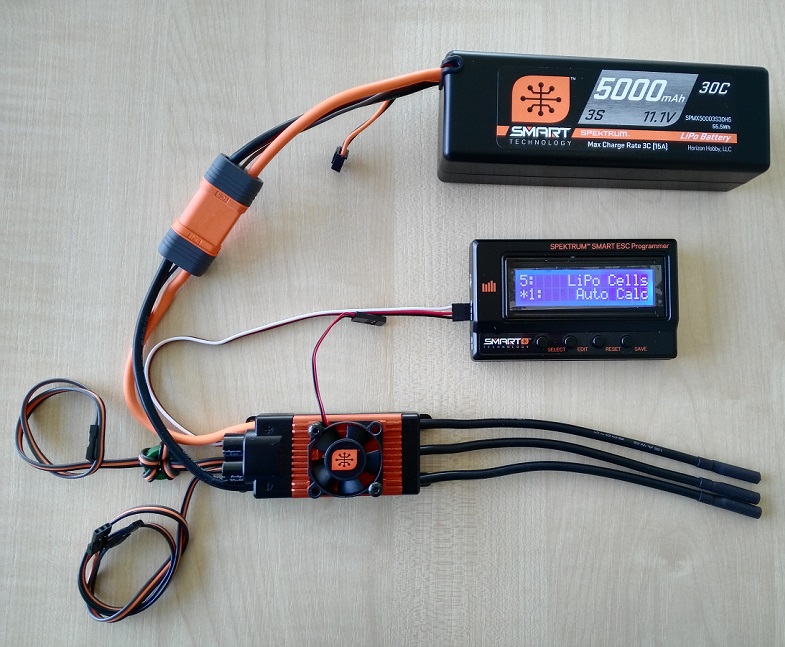

Programátor regulátorů

Regulátor lze také pohodlně nastavit pomocí programátoru Smart s displejem. Programovací box je také možné připojit pomocí USB k počítači a veškerá nastavení provést v přehledné aplikaci SMART LINK.

Programátor se připojí do konektoru ventilátoru.

Nejmodernější regulátory Spektrum Smart
Programátor regulátorů
Nejmodernější regulátory Spektrum Smart
Aplikace Smart Link

Přehled a parametry regulátorů Avian

Avian
Objednací č.SPMXAE1015SPMXAE1030SPMXAE1045SPMXAE1060SPMXAE1080SPMXAE1100
NázevAvian 15A SMARTAvian 30A SMARTAvian 45A SMARTAvian 60A SMARTAvian 80A SMARTAvian 100A SMART
Proud trvale15A30A45A60A80A100A
Proud špičkově25A45A60A80A100A120A
MotorStřídavýStřídavýStřídavýStřídavýStřídavýStřídavý
TypBezsenzorovýBezsenzorovýBezsenzorovýBezsenzorovýBezsenzorovýBezsenzorový
Napájení2S - 4S LiPo3S - 6S LiPo3S - 6S LiPo3S - 6S LiPo3S - 8S LiPo3S - 6S LiPo
BEC napětí / proud5.2V, 3A/12A6V/7.2V nastavitelné, 7A (trv.)/20A (špič.)6V/7.2V nastavitelné, 7A (trv.)/20A (špič)6V/7.2V nastavitelné, 7A (trv.)/20A (špič)6V/7.4V/8.4V nastavitelné, 8A (trv.)/25A (špič)6V/7.4V/8.4V nastavitelné, 8A (trv.)/25A (špič)
BECLineárníSpínanýSpínanýSpínanýSpínanýSpínaný
Rozměry35x16x11mm56x27x13mm62x28x13mm59x31x16mm70x35x33mm76x35x33mm
Hmotnost16g50g56g56g145g126g
KonektorIC3IC3IC3IC32x IC5IC5
Kabely baterie75mm, 20AWG100mm, 14AWG100mm, 14AWG100mm, 14AWG150mm, 12AWG150mm, 12AWG
Konektor motoru2mm - dutinky3.5mm - dutinky3.5mm - dutinky3.5mm - dutinky4mm - dutinky4mm - dutinky
Kabely motor100mm, 20AWG100mm, 14AWG100mm, 14AWG100mm, 14AWG150mm, 12AWG150mm, 12AWG
KonstrukcePlošný spoj / smršťovací bužírkaPlošný spoj / smršťovací bužírkaPlošný spoj / smršťovací bužírkaPlastové pouzdro / hliníkový chladičPlastové pouzdro / hliníkový chladičPlastové pouzdro / hliníkový chladič
VětrákNeNeNeNeAnoAno
Programovací port / kabelKabel3-pinový port3-pinový port3-pinový port3-pinový port3-pinový port
Možnost nastaveníVysílač, Smart programátor / Smart LinkVysílač, Smart programátor / Smart LinkVysílač, Smart programátor / Smart LinkVysílač, Smart programátor / Smart LinkVysílač, Smart programátor / Smart LinkVysílač, Smart programátor / Smart Link
ProtokolObousměrný SRXL2, PWMObousměrný SRXL2, PWMObousměrný SRXL2, PWMObousměrný SRXL2, PWMObousměrný SRXL2, PWMObousměrný SRXL2, PWM
Telemetrie akumulátoruNeAno - Smart akumulátorAno - Smart akumulátorAno - Smart akumulátorAno - Smart akumulátorAno - Smart akumulátor
Telemetrie regulátoruPodporovánoPodporovánoPodporovánoPodporovánoPodporovánoPodporováno
VoděodolnostNeNeNeNeNeNe
RežimyPlyn/brzdaPlyn/brzdaPlyn/brzdaPlyn/brzdaPlyn/brzdaPlyn/brzda
Vypínač on/offNeNeNeNeNeNe
Tlačítko SetNeNeNeNeNeNe
Ochrana proti podvybitíAnoAnoAnoAnoAnoAno
Proudová ochranaAnoAnoAnoAnoAnoAno
FailsafeAnoAnoAnoAnoAnoAno
Teplotní ochranaAnoAnoAnoAnoAnoAno
