Montáž osvětlení Mercedes G500 - návod

Dodojte RC modelu auta Traxxas TRX-4 G500 nezapomenutelný vzhled, díky jedinečné sadě originálního LED osvětlení. Model je plně připraven na montáž osvětlení. Přečtěte si následující návod k montáži a pusťte se do práce!

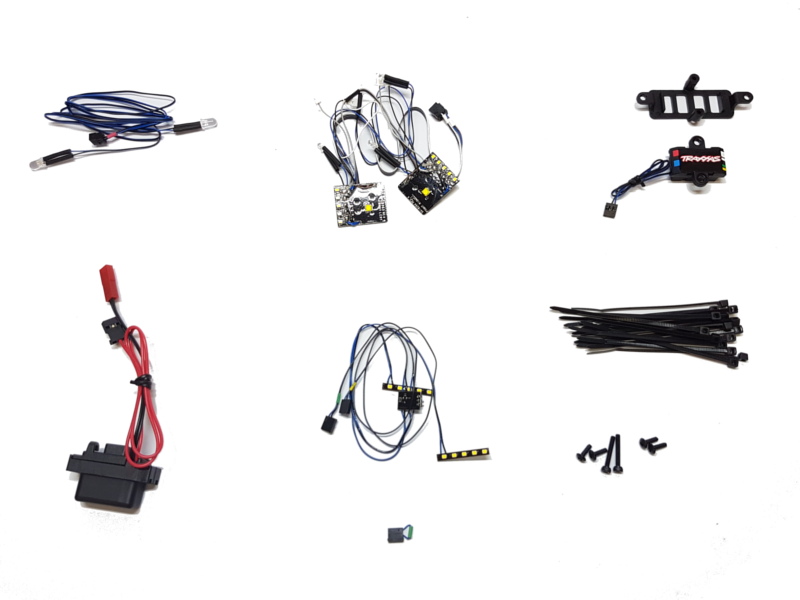

Co budete potřebovat?

Montáž osvětlení Mercedes G500 - návod
Montáž osvětlení Mercedes G500 - návod

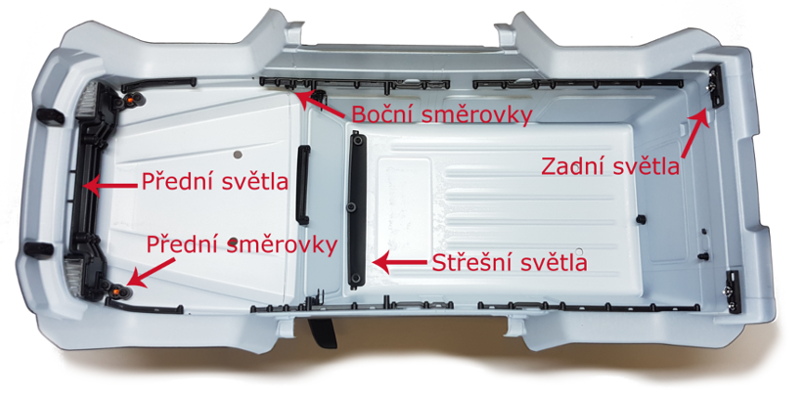

Montáž osvětlení

Připravte si karoserii modelu a položte ji vzhůru nohama na měkký podklad, aby se Vám karoserie při montáži nepoškrábala.

Montáž osvětlení Mercedes G500 - návod

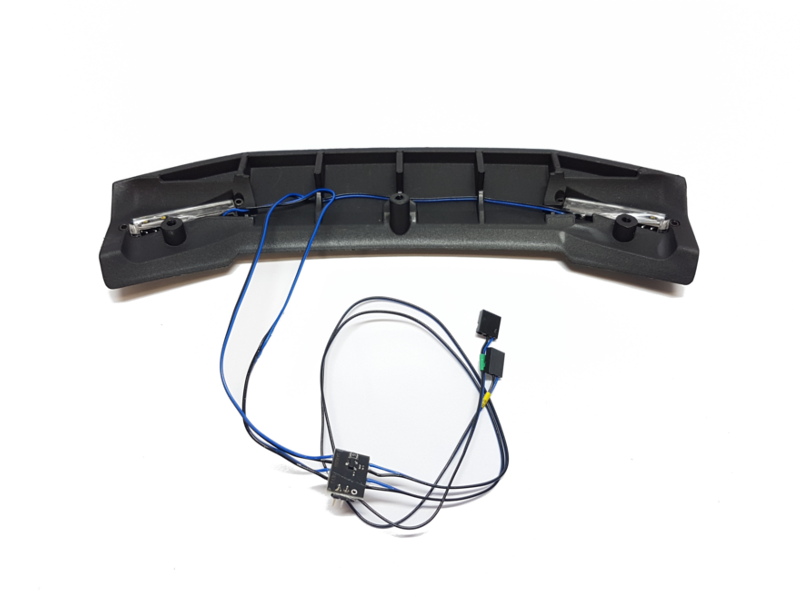

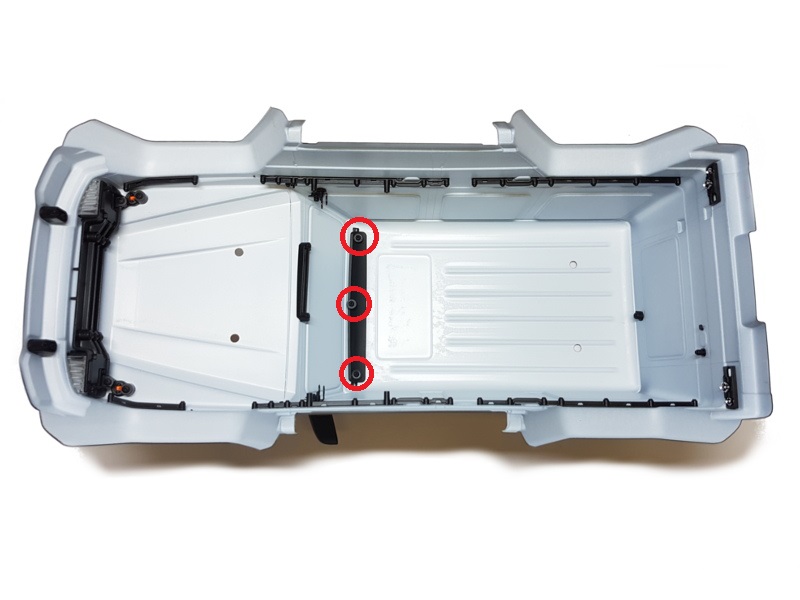

Střešní LED osvětlení

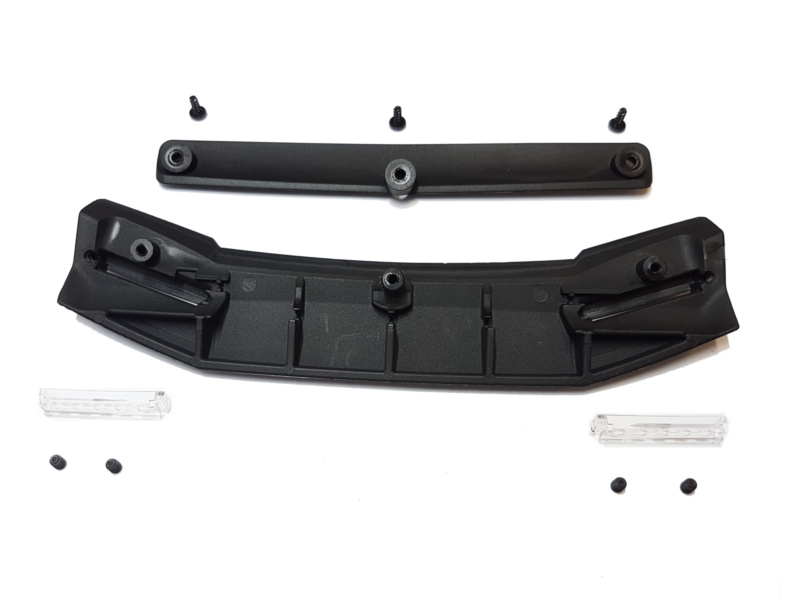

  • Demontujte střešní lištu z karoserie na jednotlivé komponenty.
  • Osaďte ji LED osvětlením a přišroubujte ji zpět na karoserii.
Montáž osvětlení Mercedes G500 - návod
Montáž osvětlení Mercedes G500 - návod
Montáž osvětlení Mercedes G500 - návod

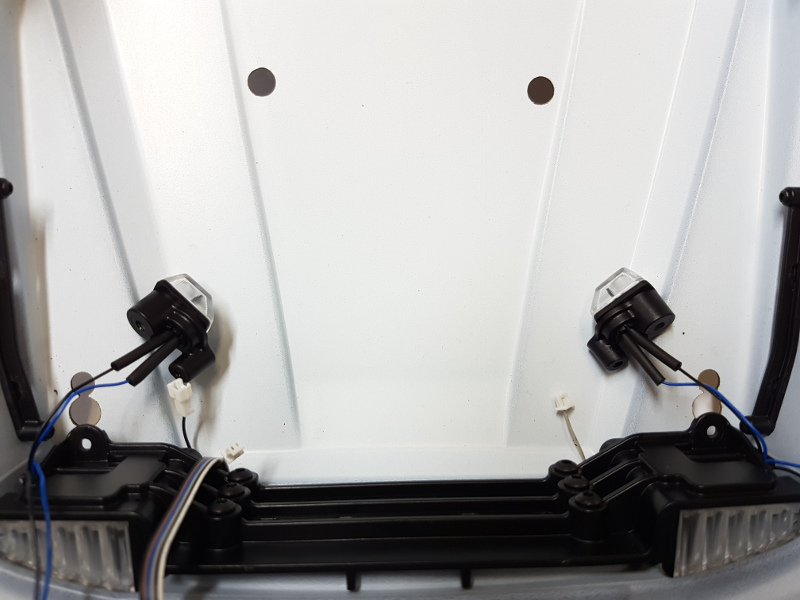

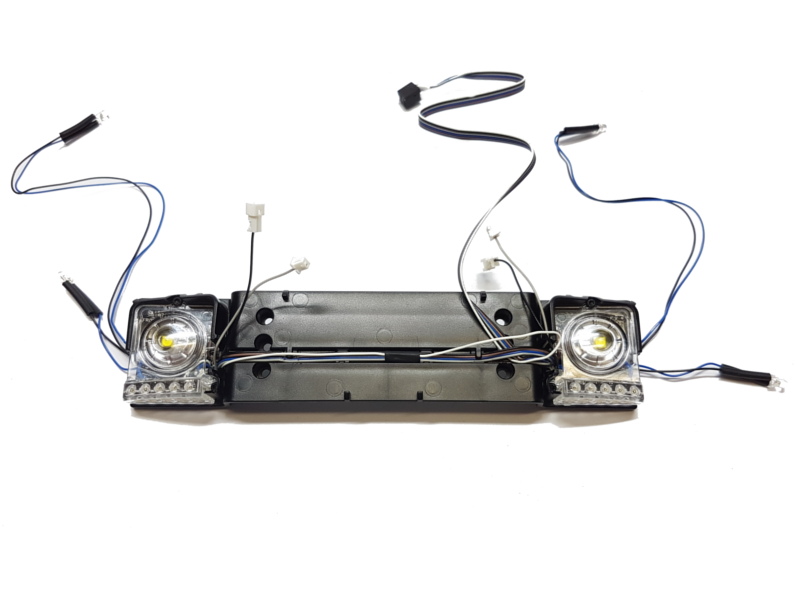

Přední světlomety

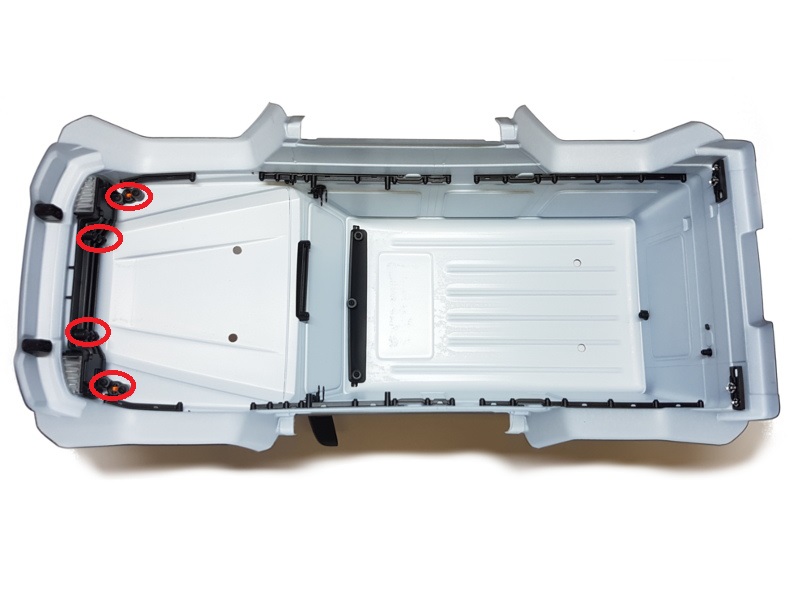

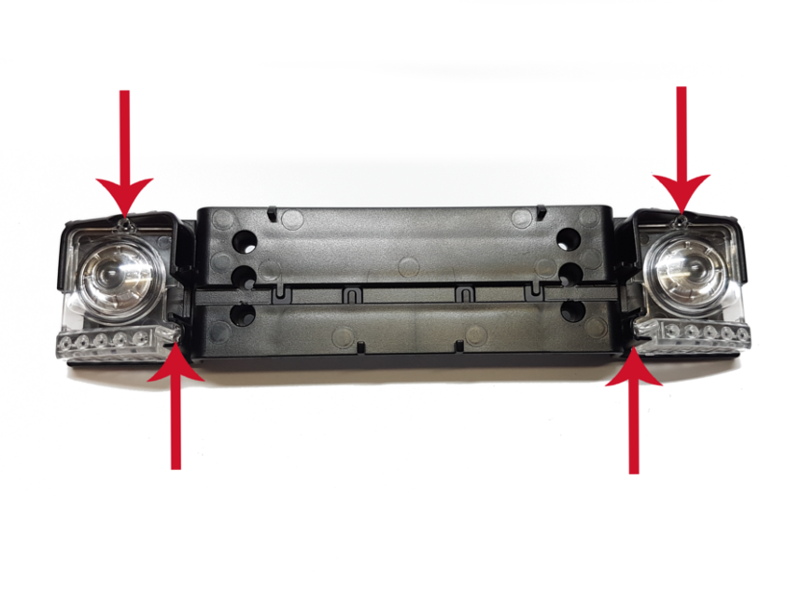

  • Pro demontáž přední masky se světlomety je nutné povolit 6 šroubů ze zadní strany masky a také demontovat přední směrovky, povolením celkem 4 šroubů které je drží.
  • Nyní povolte šrouby na sklech světlometů, světlomety demontujte a vložte originální LED osvětlení dle obrázku.

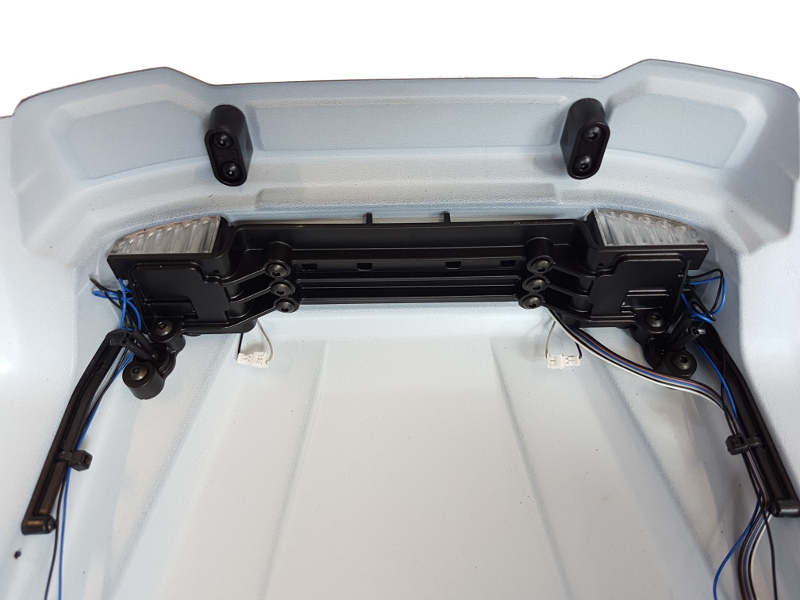

  • Přední lištu se světly a maskou zatím neinstalujte zpět na karoserii. To pro lepší manipulaci proveďte až spolu s montáží předních směrovek.
Montáž osvětlení Mercedes G500 - návod
Montáž osvětlení Mercedes G500 - návod
Montáž osvětlení Mercedes G500 - návod

Přední směrovky

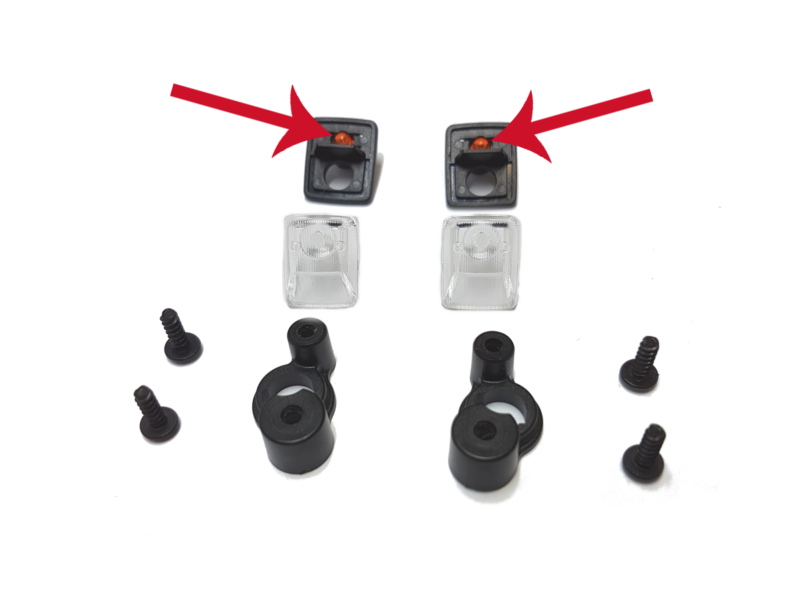

  • Přední směrovky si rozložte na části.
  • Vyjměte oranžové makety diod a na jejich místo vložte LED diody.
  • Nyní směrovky nainstalujte zpět na karoserii spolu s přední maskou.
Montáž osvětlení Mercedes G500 - návod
Montáž osvětlení Mercedes G500 - návod
Montáž osvětlení Mercedes G500 - návod

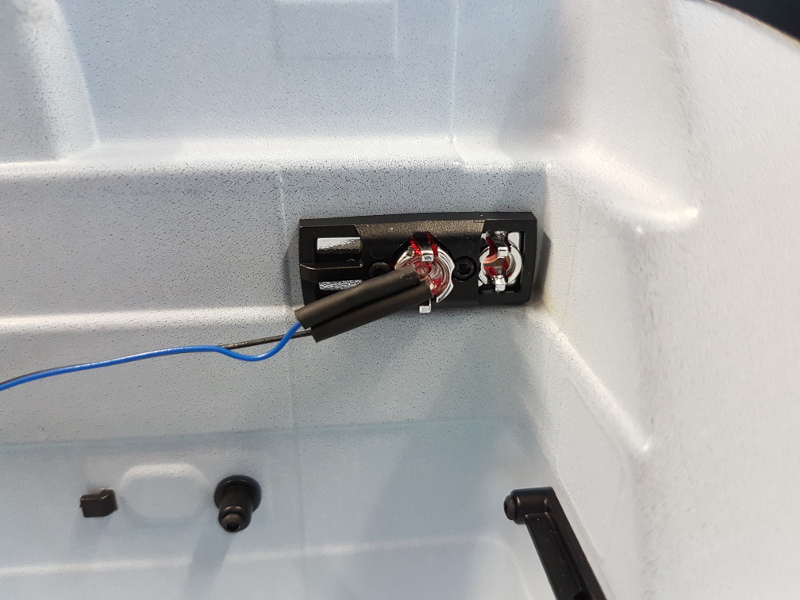

Boční směrovky a zadní světlomety

  • Boční směrovky, ani zadní světla není nutné z karoserie demontovat.
  • Stačí vždy jen do otvoru nacvaknout příslušnou diodu.
Montáž osvětlení Mercedes G500 - návod
Montáž osvětlení Mercedes G500 - návod

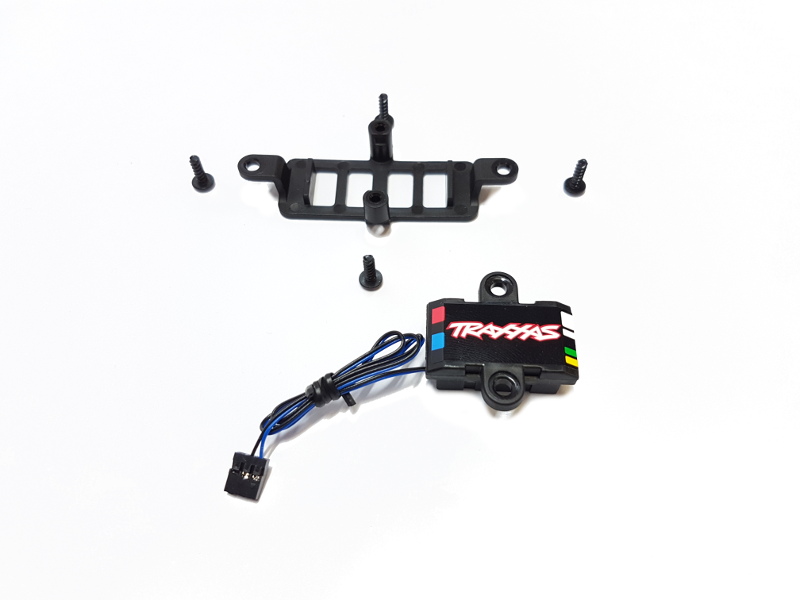

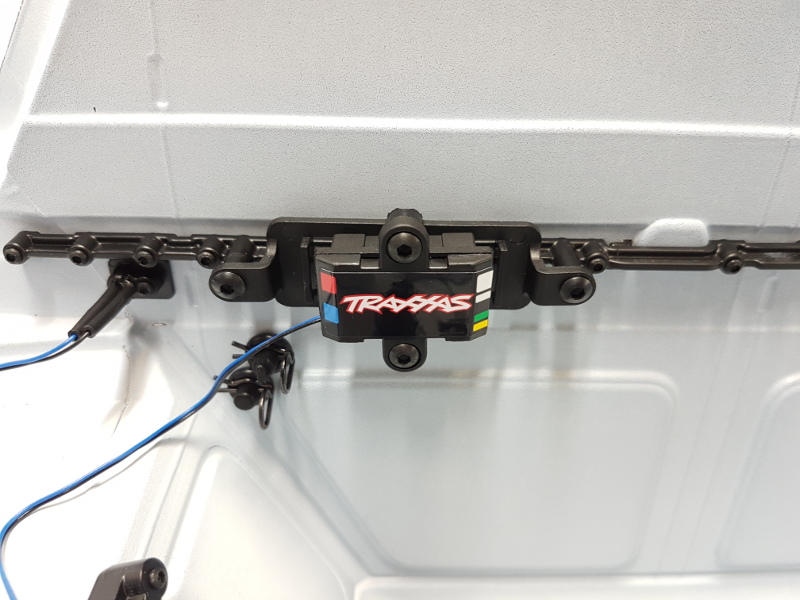

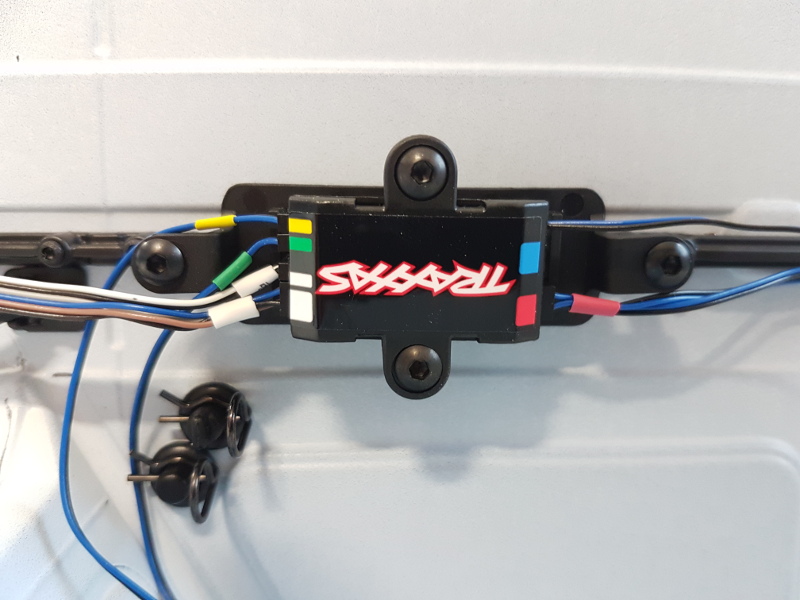

Rozvodný modul

  • Upevněte držák spolu s rozvodným modulem na vnitřní bok karoserie do připravených otvorů.
  • Připojte všechny konektory LED osvětlení podle barevného značení.
Montáž osvětlení Mercedes G500 - návod
Montáž osvětlení Mercedes G500 - návod
Montáž osvětlení Mercedes G500 - návod

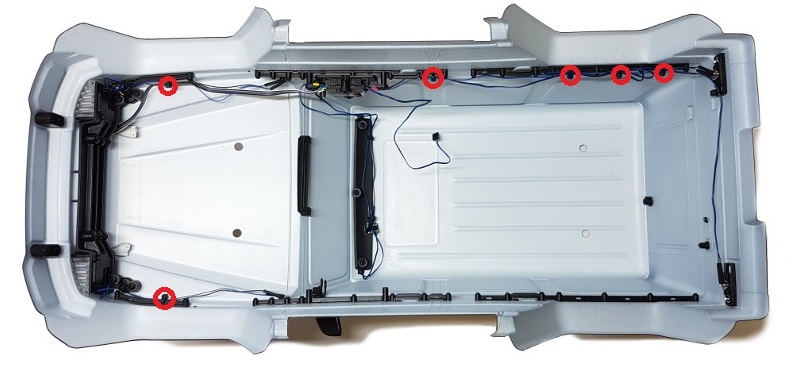

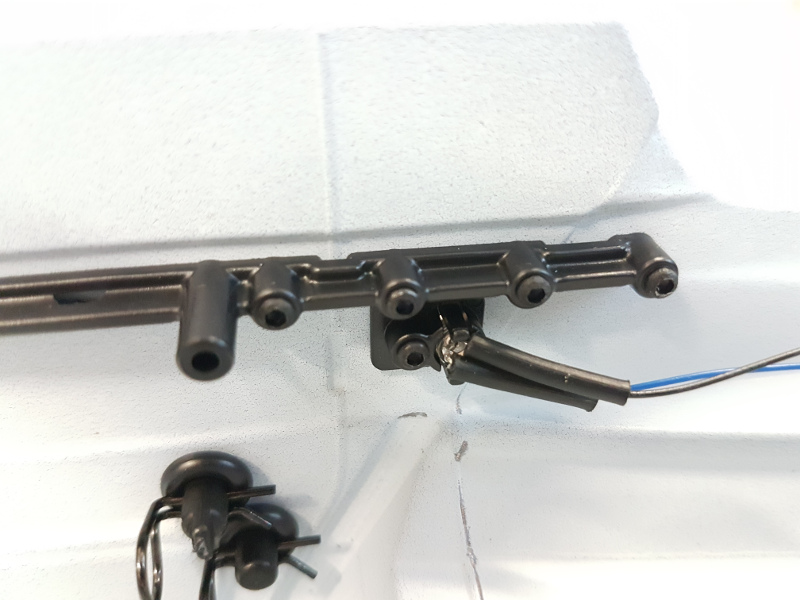

Upevnění kabelů

  • Kabely osvětlení připněte pomocí přiložených pásků k rámu karoserie.
Montáž osvětlení Mercedes G500 - návod

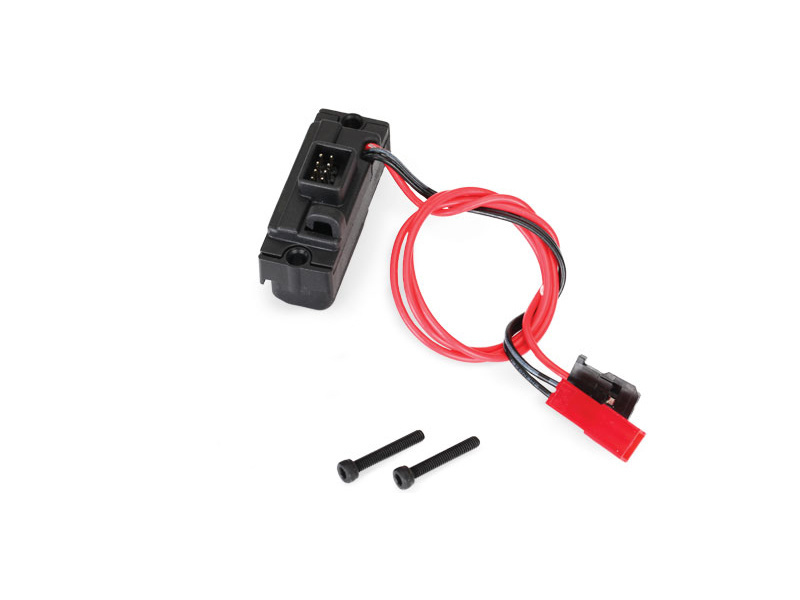

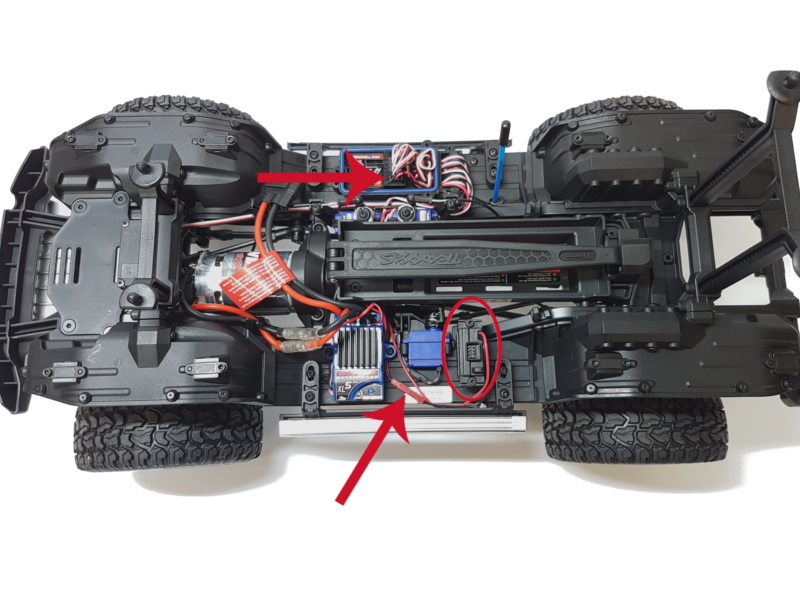

Napájecí modul

  • Napájecí modul připevněte pomocí dvou šroubů do držáku na karoserii.
  • Připojte JST konektor z napájecího modulu na konektor regulátoru.
  • Provlečte červený kabel z napájecího modulu pod ložem akumulátoru, následně mezi servy diferenciálů a nakonec jej přiveďte přes mechovou průchodku do krabičky přijímače.
  • Kabel připojte na první pozici – CH1.
  • Na konec zkompletujte krabičku přijímače.
Montáž osvětlení Mercedes G500 - návod
Montáž osvětlení Mercedes G500 - návod

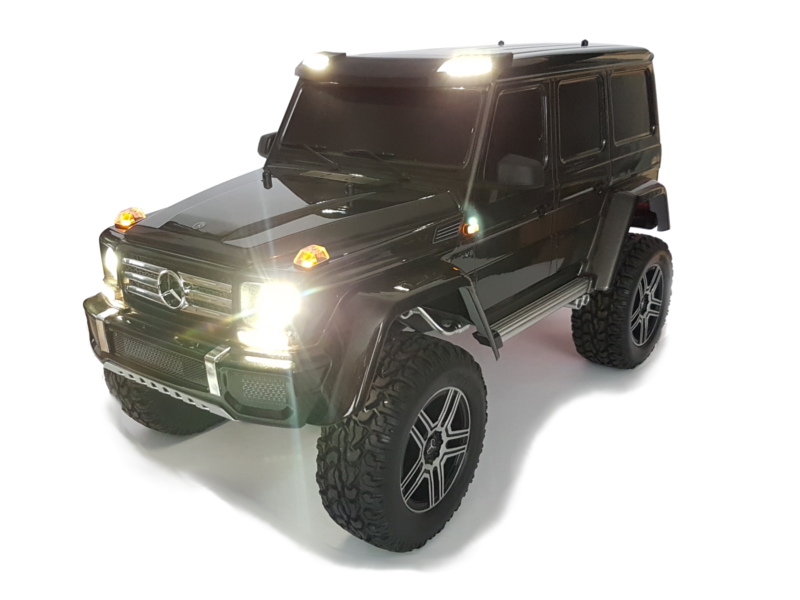

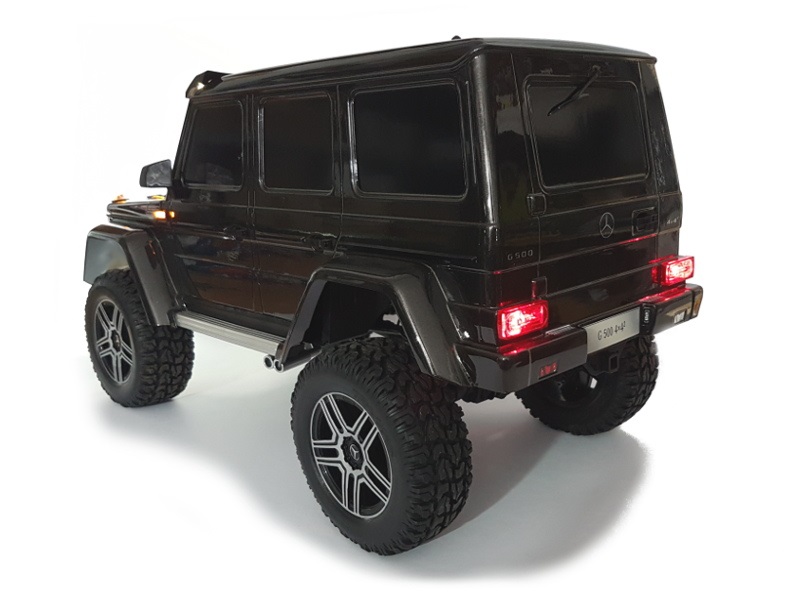

Hotovo! Můžete připojit akumulátor, zapojit kabel osvětlení karoserie do napájecího modulu a můžete zapnout RC model s tímto jedinečným osvětlením.
