Teamový režim Yuneec - H520

Teamový režim Yuneec H520

Novinkou pro dron Yuneec H520 je nyní Teamový režim. Ten lze získat nainstalováním nejnovějších aktualizací, přes aplikaci UpdatePilot ve vysílači. Díky tomu lze ovládat dron jednou vysílací stanicí ST16S (Master vysílač) a druhou vysílačkou kameru (Slave vysílač). Samozřejmě je nutné mít druhý vysílač ST16S, také s nejnovější aktualizací. V následujícím článku je uveden postup pro zprovoznění Teamového režimu.

Co je třeba mít pro zprovoznění?

  • 2x vysílač ST16S
  • Dron H520 s kamerou
  • Nabitou baterii

Postup

Krok 1

  • Zapněte vysílač, kterým budete ovládat kameru (Slave vysílač).

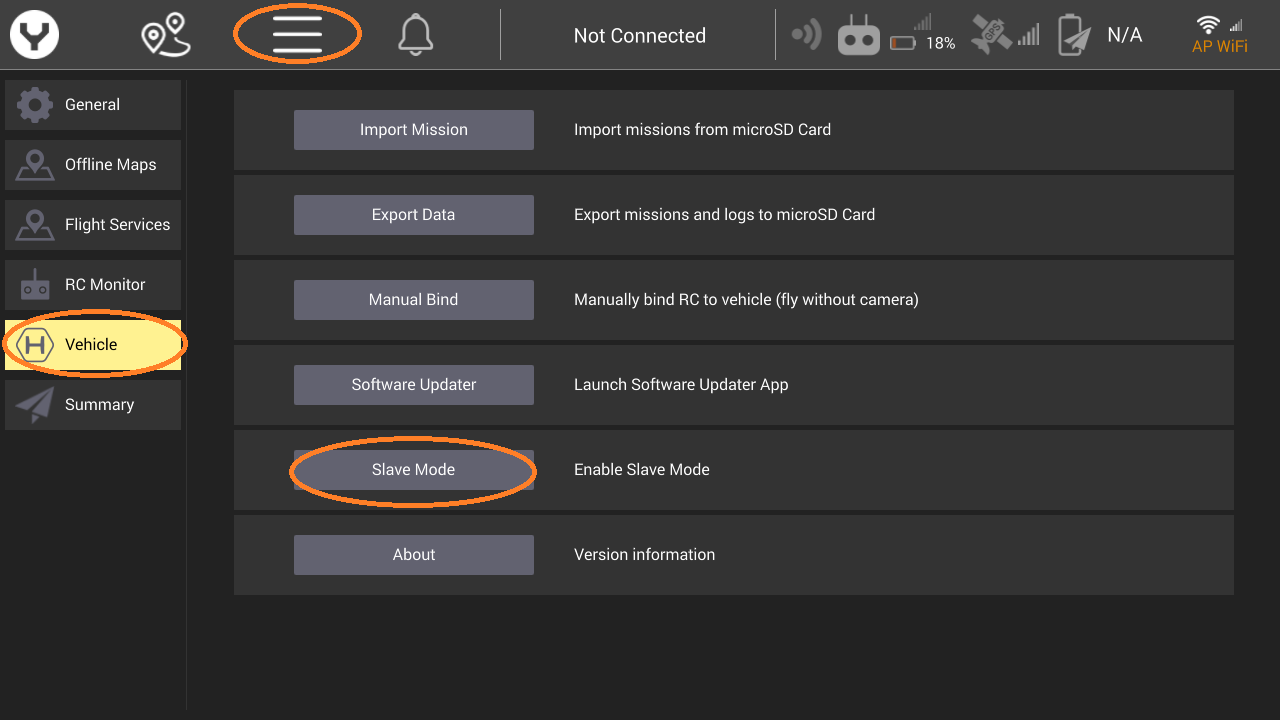

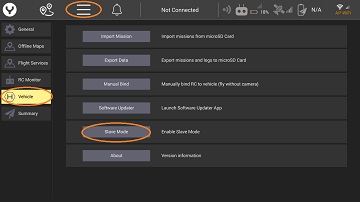

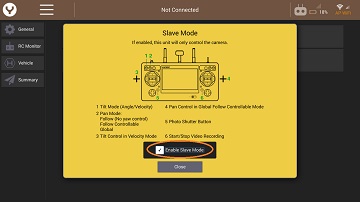

  • V aplikaci DataPilot (aplikace naběhne po zapnutí vysílače) klikněte na iconu Menu, vyberte odrážku Vehicle a poté Slave Mode.

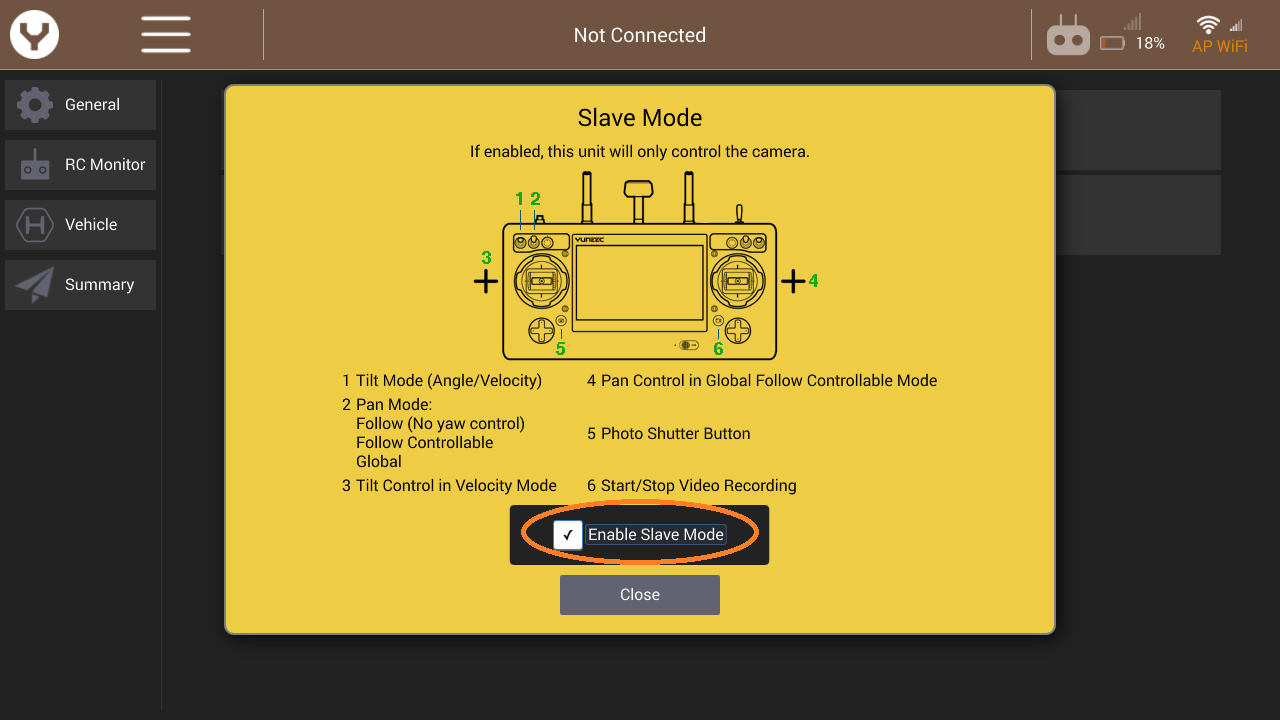

  • Zaškrtnutím Chechboxu uvedete vysílačku do teamové režimu.
  • Nyní zavřete okno kliknutím na ikonu Close a vypněte vysílač.
Menu ST16SNastavení režimu Team

Krok 2

  • Zapněte vysílač, kterým bude ovládat dron (Master vysílač).
  • Zapněte Dron H520.

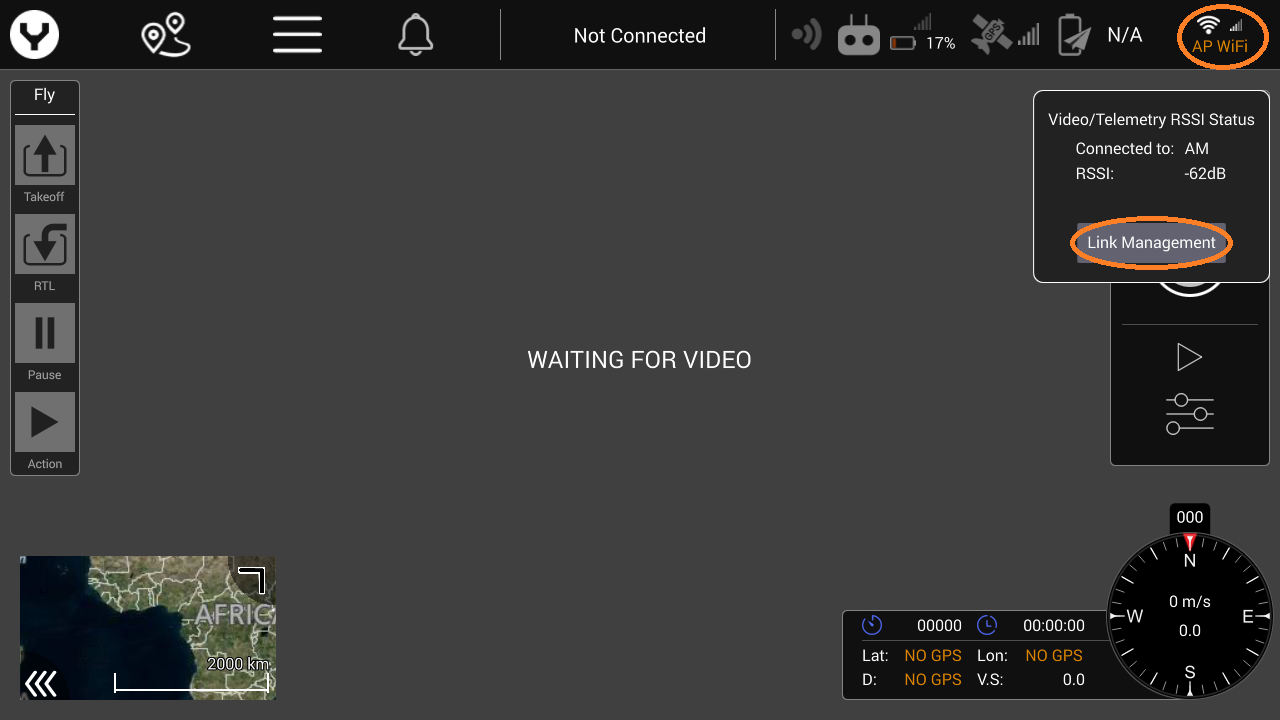

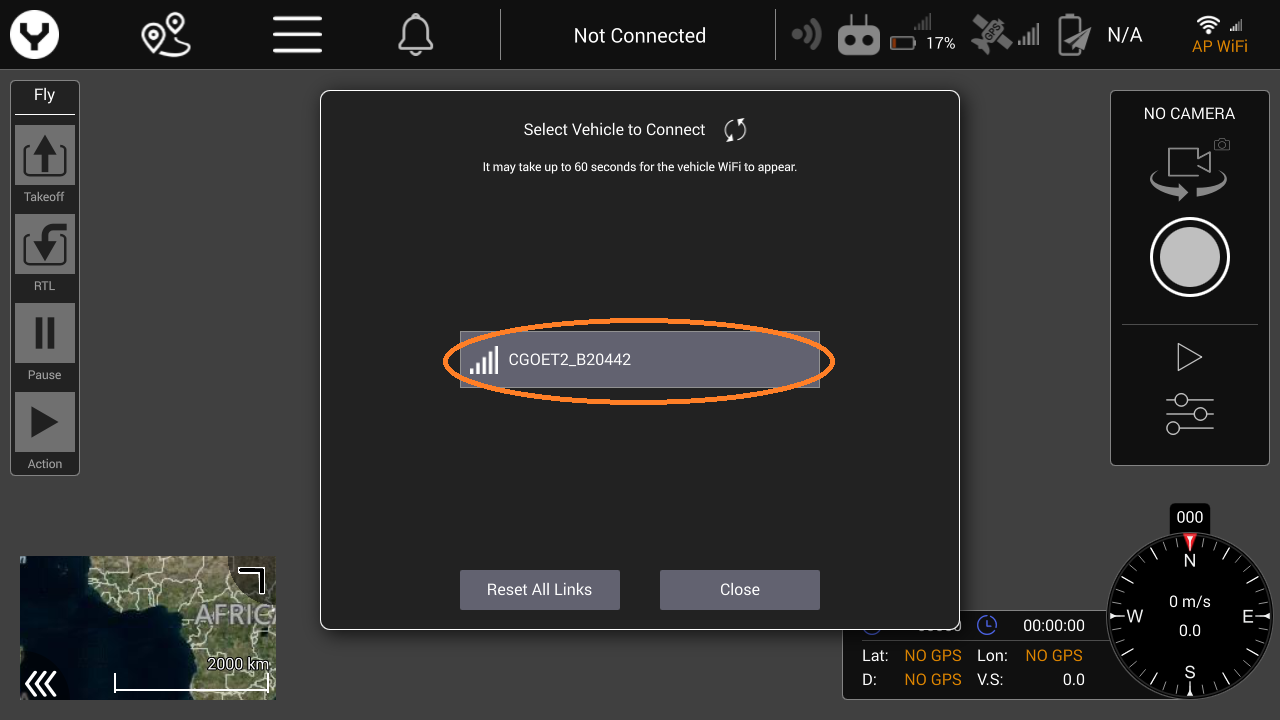

  • Spárujte kameru s vysílačem kliknutím na ikonu wifi a poté na Link Management, kde po chvíli naběhne aktuální kamera na dronu, kterou potvrdíte.

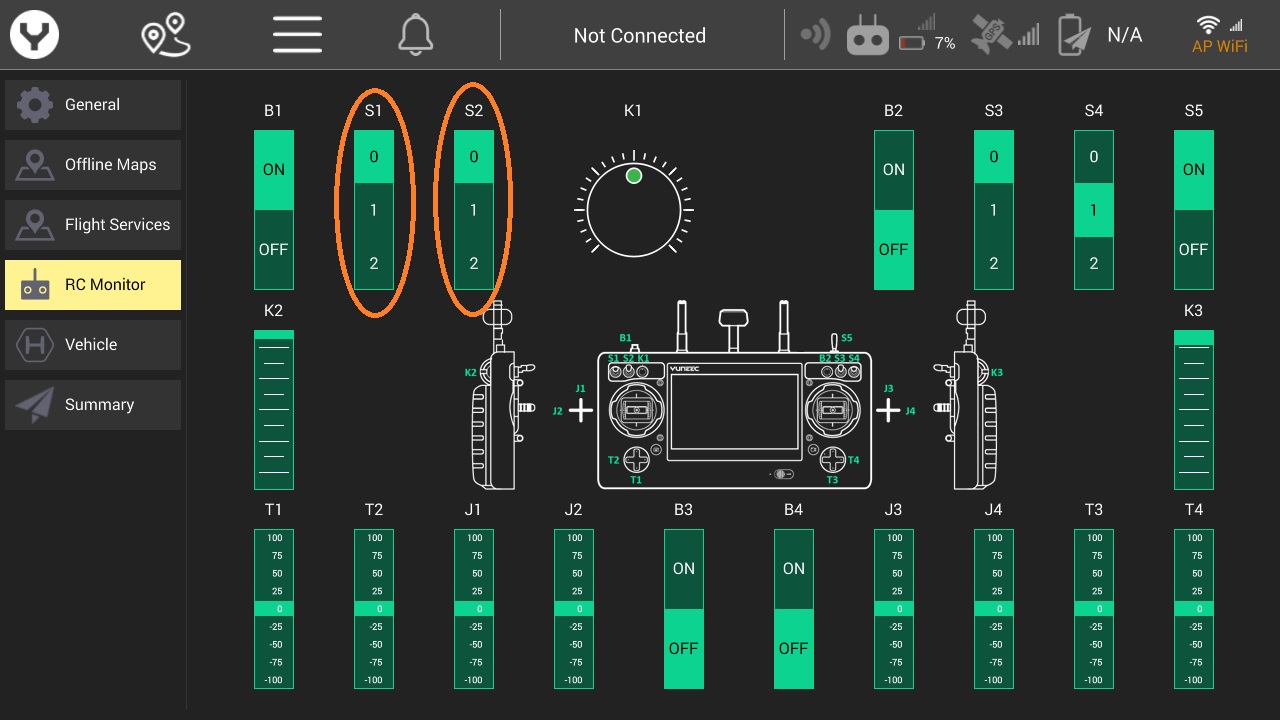

  • Ujistěte se, že máte přepínače S1 a S2 u Master vysílače v horní pozici (S1=A, S2=F).
PárováníPotvrzení kameryNastavení přepínačů

Krok 3

  • Zapněte druhý vysílač, kterým bude ovládat kameru (Slave vysílač.)

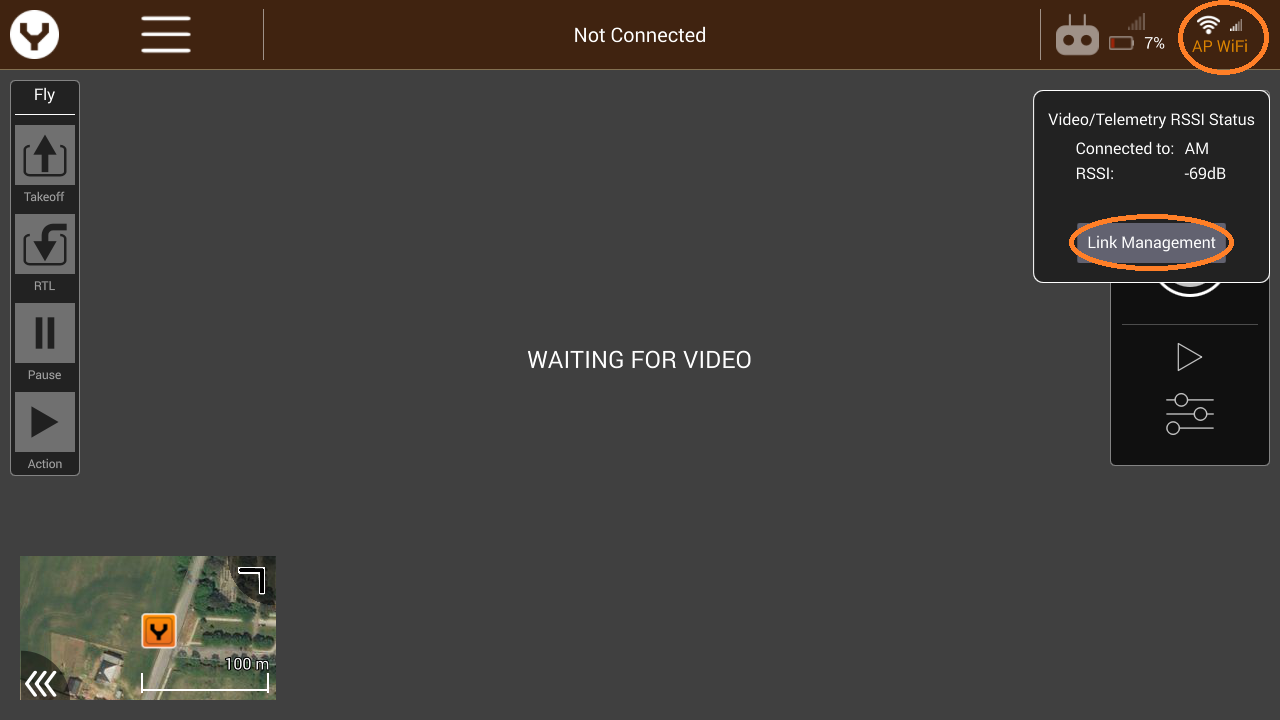

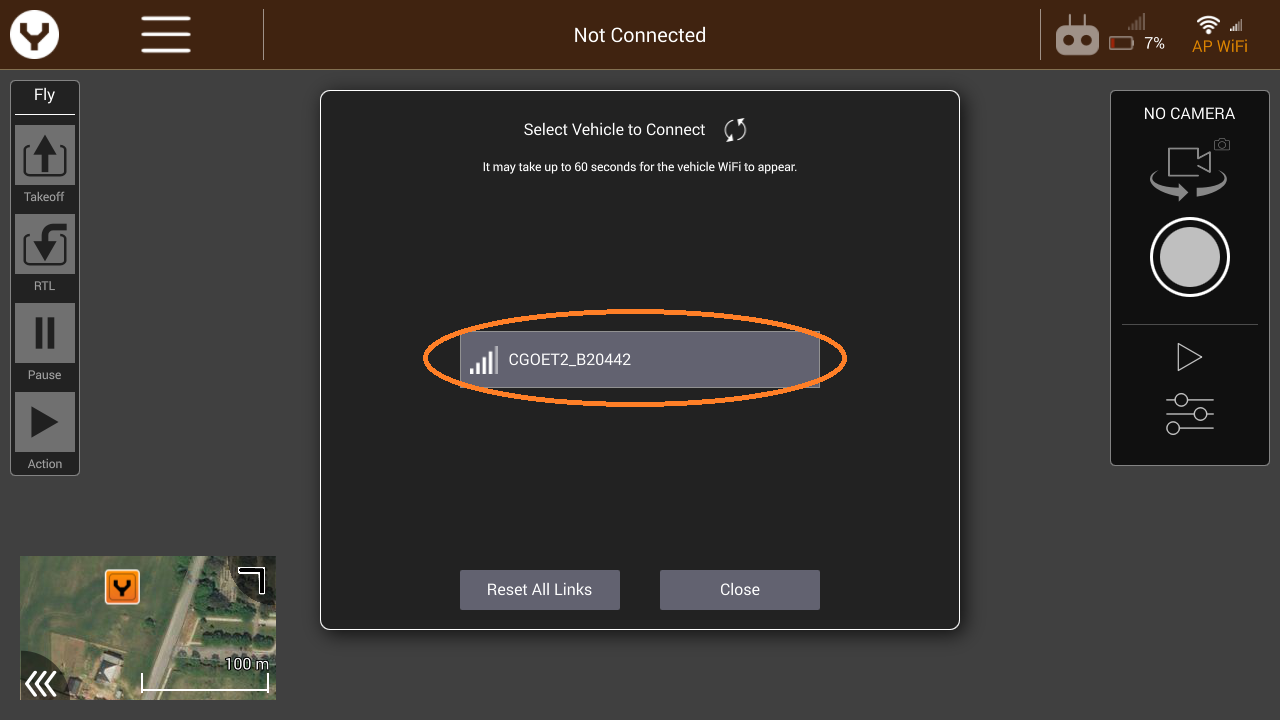

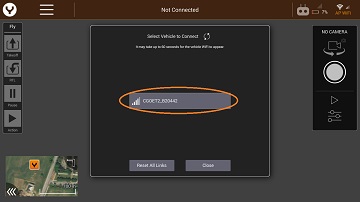

  • Spárujte kameru s vysílačem kliknutím na ikonu wifi a poté na Link Management, kde po chvíli naběhne aktuální kamera na dronu, kterou potvrdíte.
  • Vyčkejte na až sem objeví obraz na displeji.

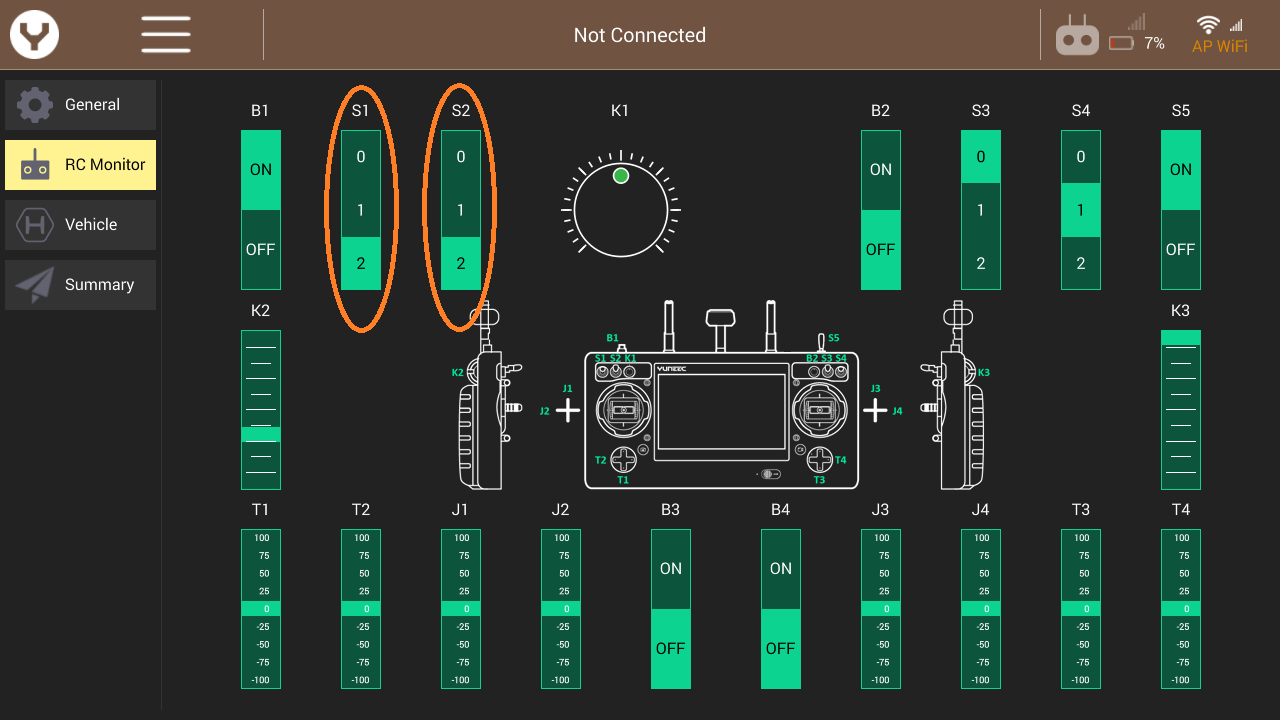

  • Ujistěte se, že máte přepínače S1 a S2 u Slave vysílače ve spodní pozici (S1=V, S2=G).
PárováníPotvrzení kameryNastavení přepínačů

Nyní již můžete Master vysílačem ovládat dron a křížovými ovladači na Slave vysílači kameru. Pro optimální ovládaní kamery je vhodné mít Slave vysílač v módu 1.

krok 2.1

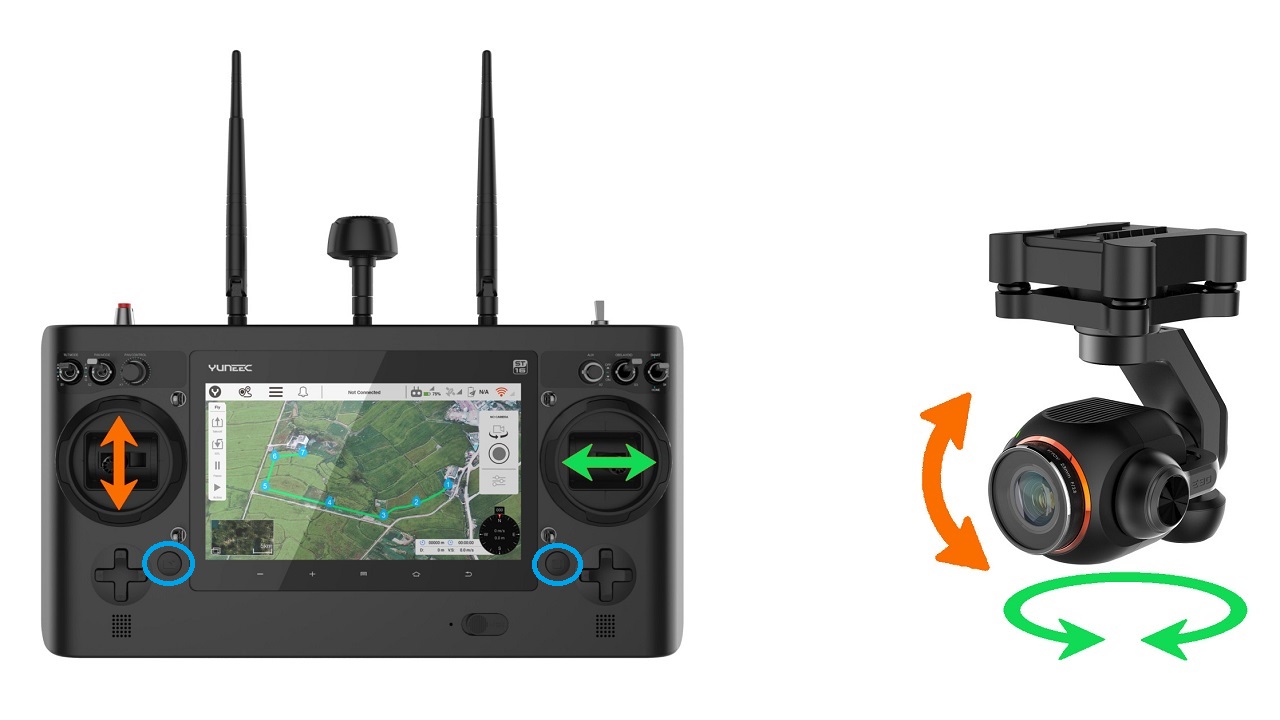

Ovládání kamery v Teamovém módu

  • Levý křížový ovladač – Náklon kamery nahoru a dolů
  • Pravý křížový ovladač – Rotace kamery doprava a doleva
  • Fotografie/Video - Zapnutí/vypnutí nahrávaní videa a pořízeni fotografie

V případě že kamera samovolně rotuje nebo ji nelze ovládat je nutná kalibrace vysílačů!

Postup kalibrace:

  • Zapněte vysílač a nechte naběhnout Datapilot.

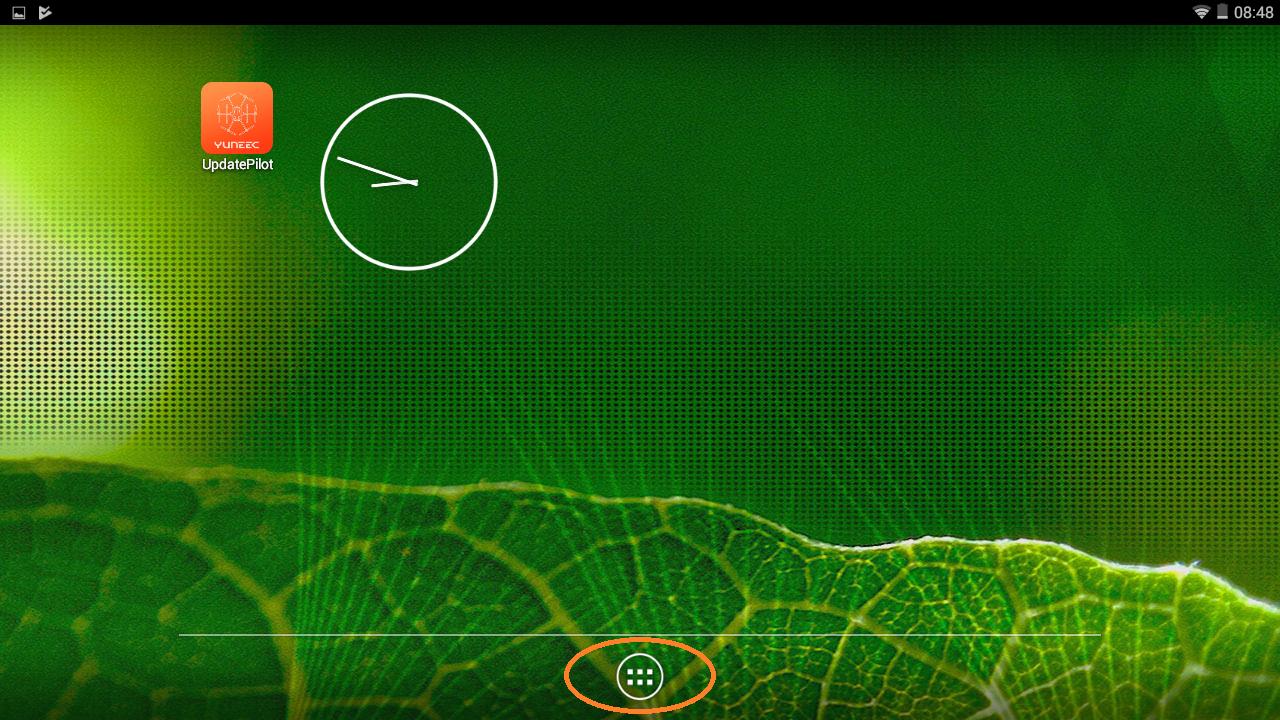

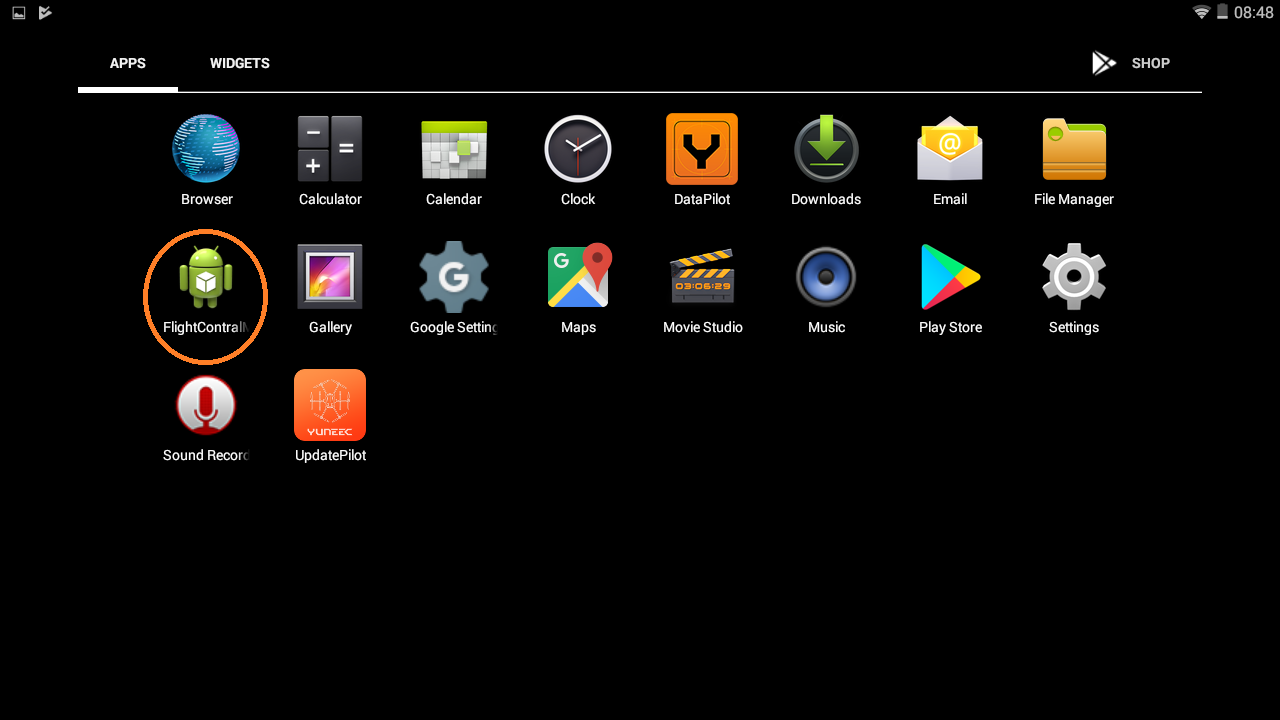

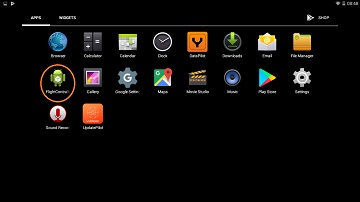

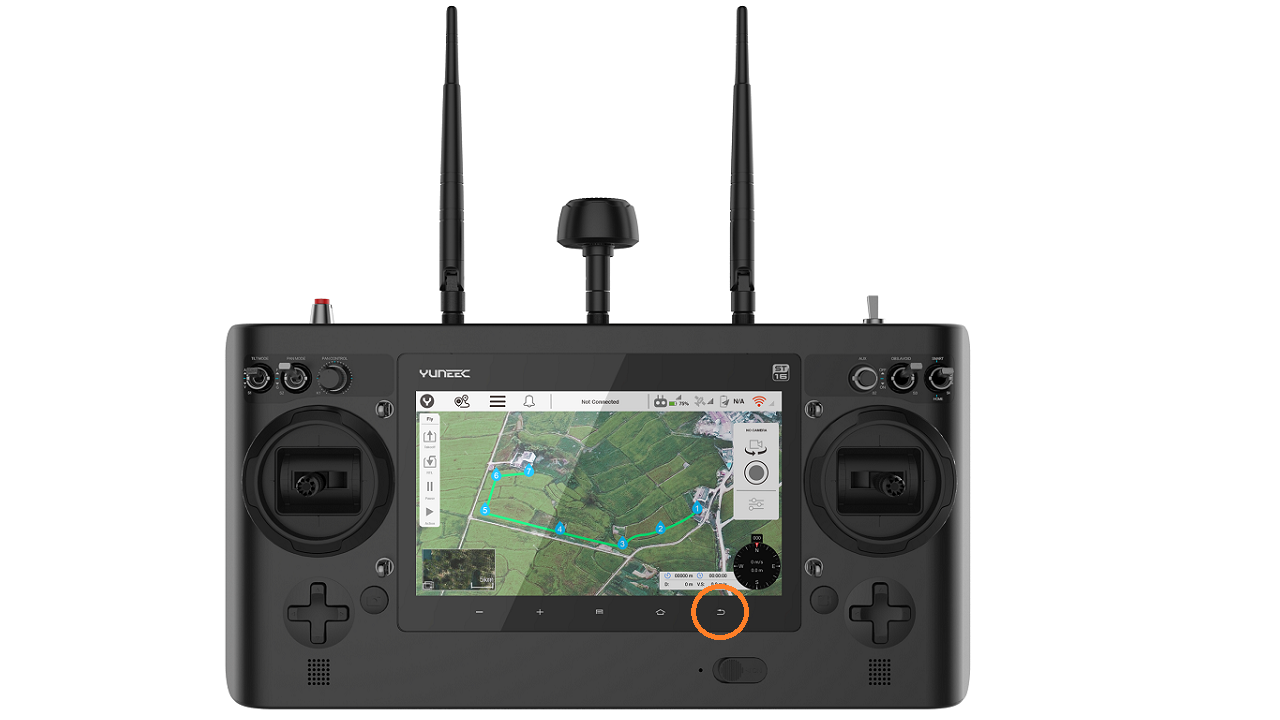

  • Nyní se kliknutím na šipku zpět dostanete do menu tabletu, kde pod ikonou Menu naleznete seznam aplikací. Zde klikněte na FlightController.

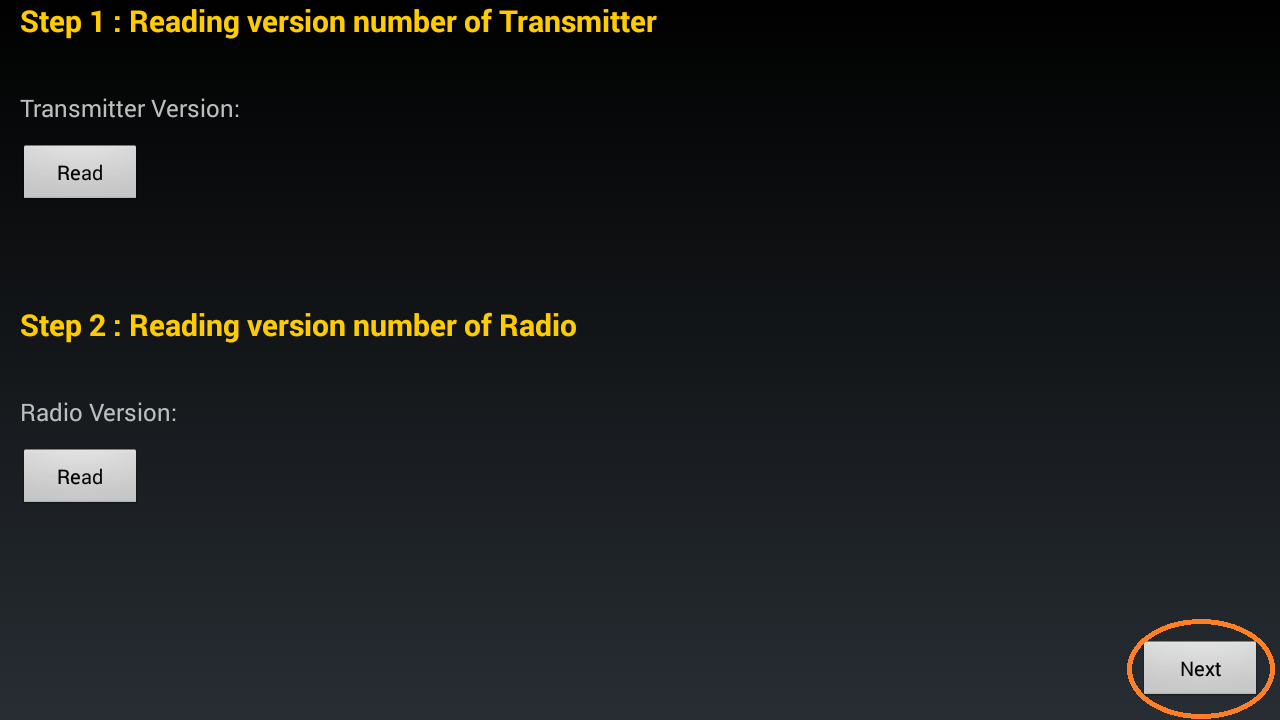

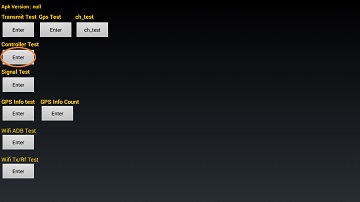

  • Vyberte Control Test kliknutím na Enter a pomocí ikony Next vstoupíte do kalibračního menu.

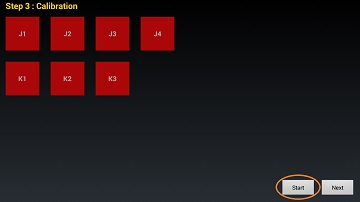

  • Kliknutím na start aktivujete kalibraci, ve které uvádíte postupně jednotlivé přepínače včetně křížových ovladačů do krajních poloh.
  • Pokud kalibrace proběhla korektně, změní se barva pole pro jednotlivé přepínače na zelenou.
KalibraceKalibraceKalibrace
KalibraceKalibraceKalibrace

Deaktivace Teamového režimu

Pro deaktivaci Teamového režimu stačí vypnout dron a na vysílači Slave zrušit Checkbox Team mode. Poté obě vysílačky vypněte.
