Spektrum tester baterií XCB100

Úvod

Univerzální a všestranný pomocník nejen pro RC modeláře – to je nový tester XCB100 značky Spektrum. Umožnuje měřit napětí baterií, vyrovnávat napětí článků, vybíjet baterie, testovat serva a také jako power banka může napájet zařízení přes USB port.

Technické parametry
ParametrHodnota
Vstupní napětí5 – 36 V
Počet článků Lixx2 - 8
USB výstupQualcomm QC 3.0
DisplejLCD grafický barevný
TlačítkaDotyková
Rozměry80 x 58 x 17 mm
Hmotnost58 g
Tester XCB100 včetně balení

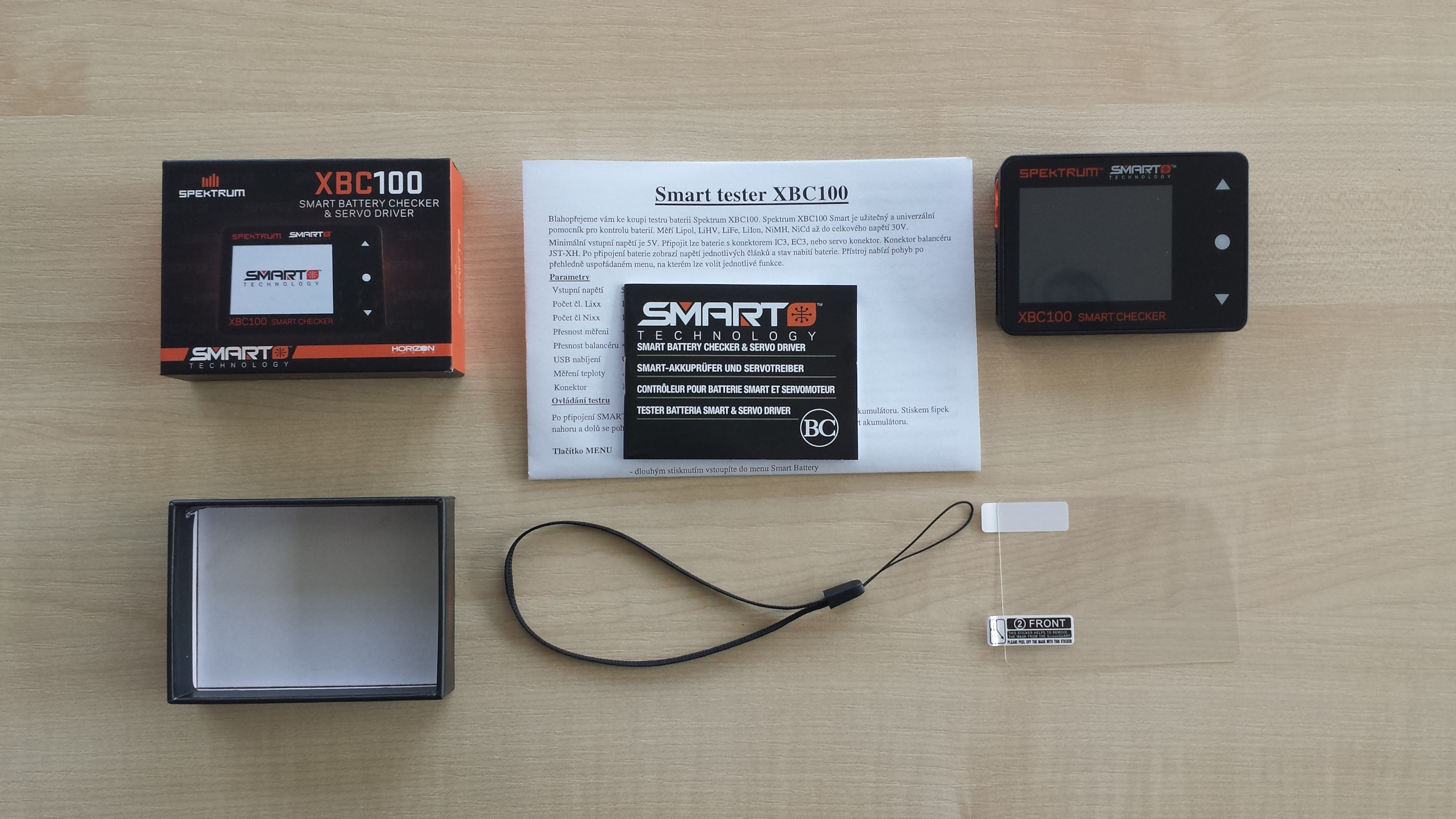

Obrázek: Obsah balení - tester, návody k použití, poutko na zavěšení a ochranná fólie displeje

Kontrola a úprava nastavení Smart baterií

Tester Spektrum XCB100 umožňuje snadno zobrazit napětí článků, celkové napětí, nabití Smart baterie a všechny další parametry Smart baterií pouze zapojením silového konektoru. Není tedy nutné zapojovat servisní konektor. Pokud potřebujete přesněji měřit napětí jednotlivých článků, je lepší zapojit i servisní konektor. Zobrazené parametry:

  • Zobrazení celkového napětí
  • Zobrazení napětí jednotlivých článků
  • Zobrazení nabití baterie
  • Zobrazení počtu cyklů
  • Nebezpeční stavy, jako je podvybití, přebití a přehřátí během provozu
  • Nastavení koncového napětí pro nabíjení
  • Nastavení skladovacího napětí
  • Nastavení výchozího nabíjecího proudu
  • Nastavení prodlevy pro automatické vybití akumulátoru na skladovací napětí (rozsah 12 až 240 hodin; vypnuto).

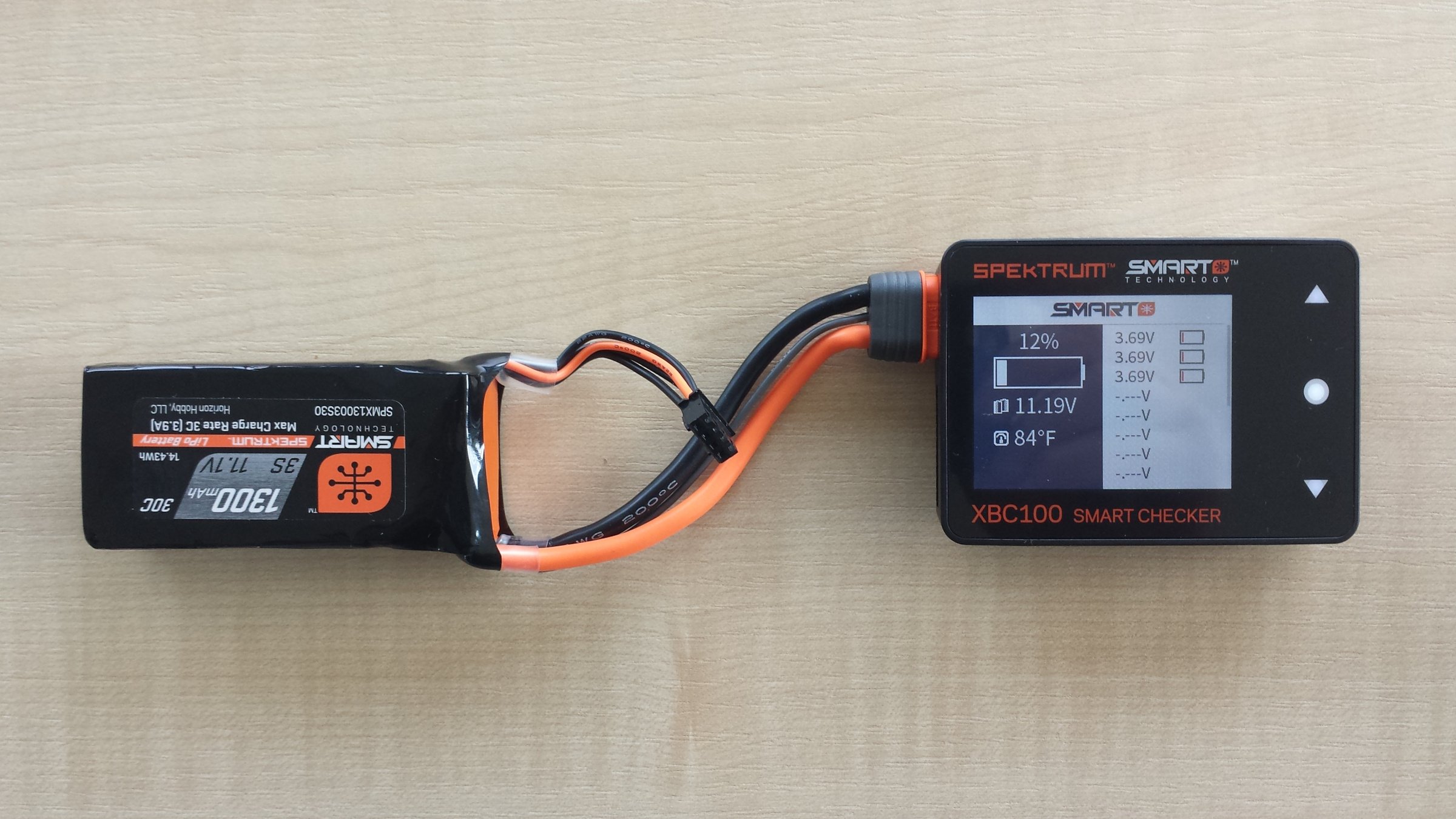

Připojení Smart LiPo akumulátoru pouze silovým konektorem

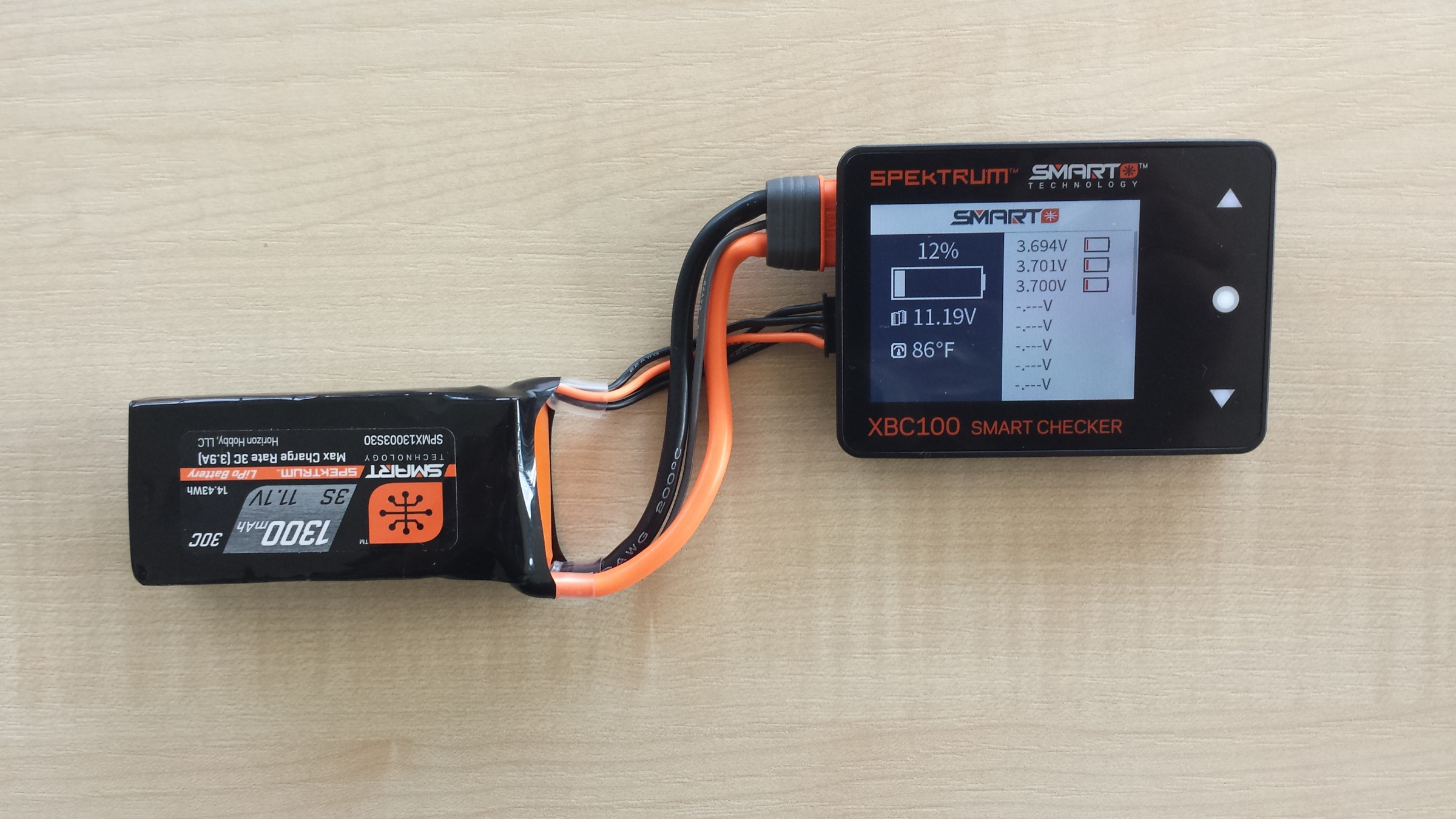

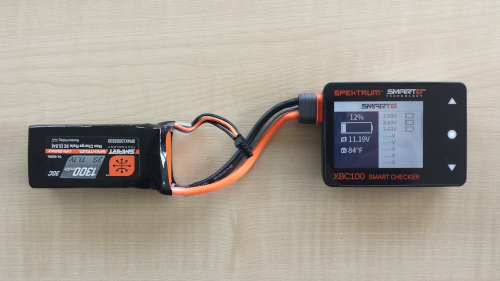

Obrázek: Připojení Smart LiPo akumulátoru pouze silovým konektorem

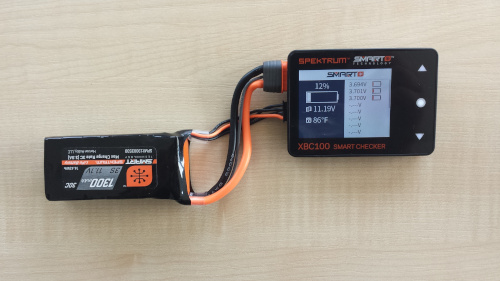

Připojení Smart LiPo akumulátoru silovým i servisním konektorem
Obrázek: Připojení Smart LiPo akumulátoru silovým i servisním konektorem

Kontrola standardních baterií

Pokud k testeru připojíte standardní baterii, pak tester nabízí tyto funkce:

  • Zobrazení celkového napětí
  • Zobrazení napětí jednotlivých článků (nutno zapojit servisní konektor).

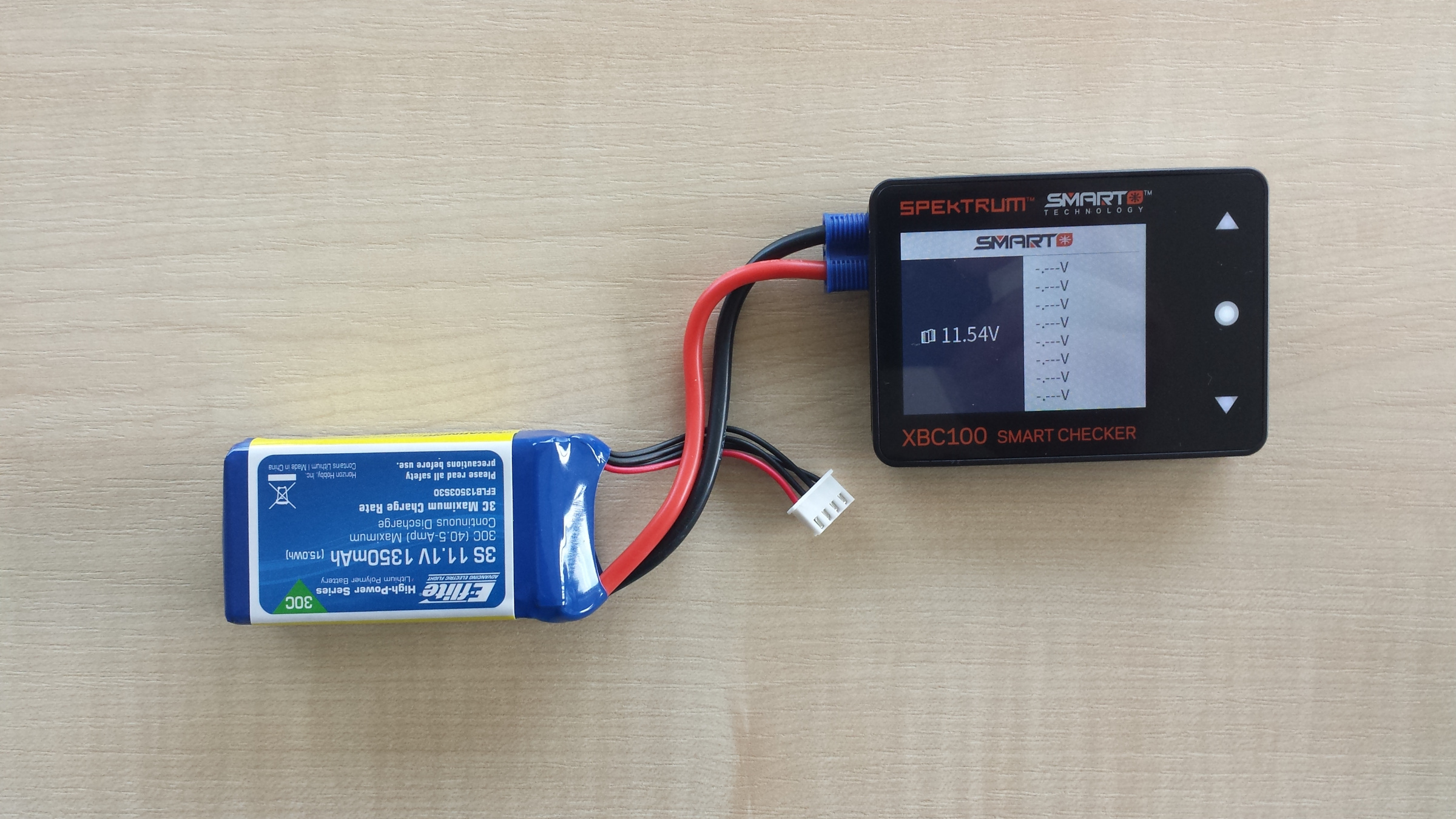

Připojení běžného LiPo akumulátoru pouze silovým konektorem

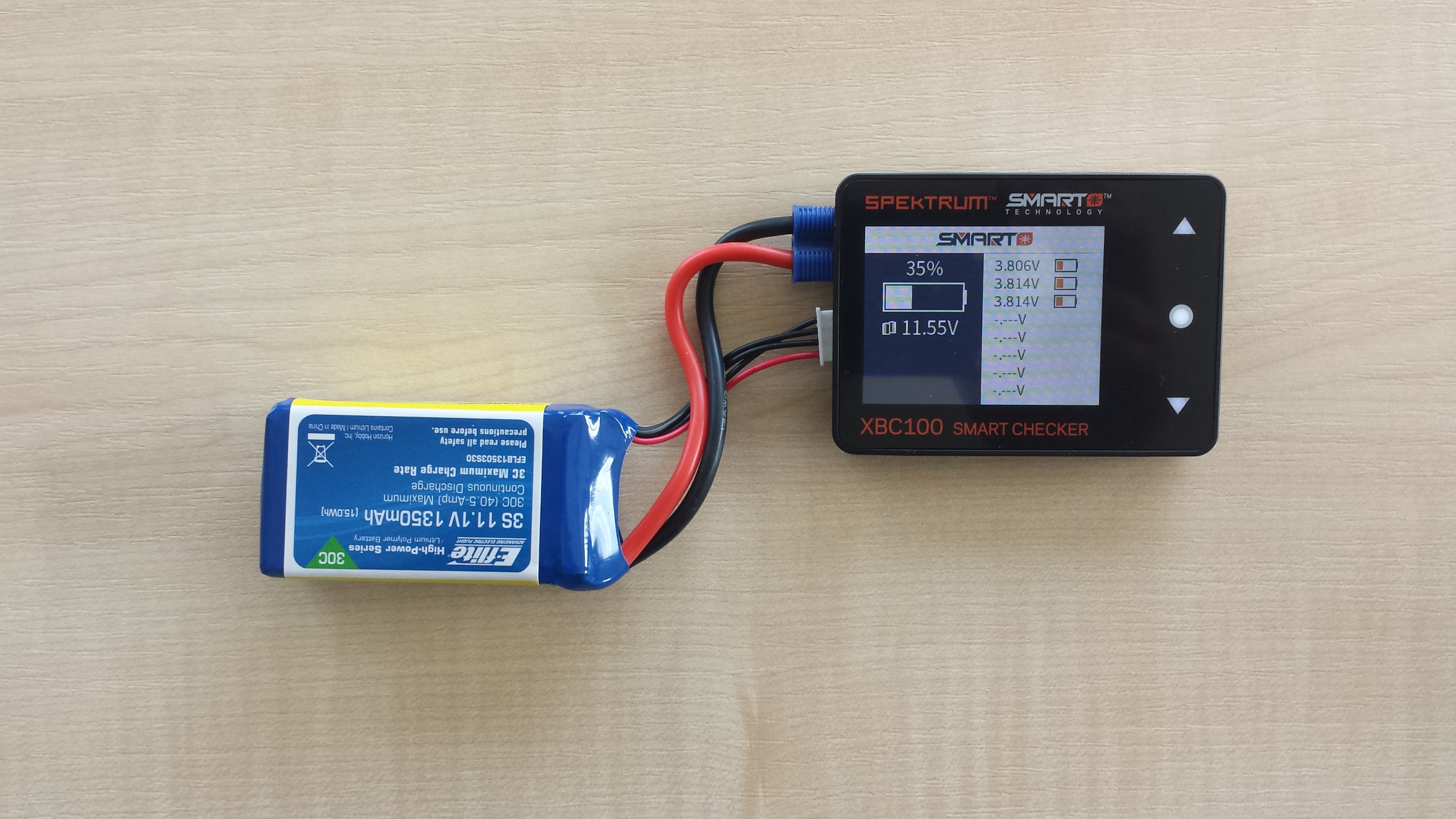

Obrázek: Připojení běžného LiPo akumulátoru pouze silovým konektorem

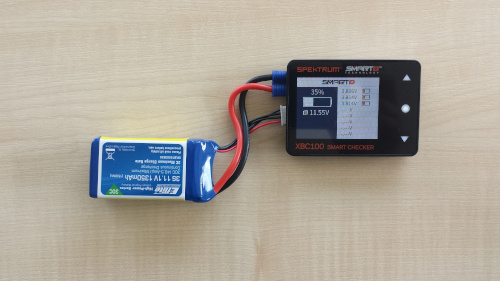

Připojení běžného LiPo akumulátoru silovým i servisním konektorem
Obrázek: Připojení běžného LiPo akumulátoru silovým i servisním konektorem

Balancér a vybíječ baterií

Ačkoliv je v dnešní době již samozřejmostí, že je nabíječ vybaven balancérem, můžete tester použít i pro srovnání napětí článků akumulátoru nebo k jeho vybití na skladovací napětí. Vybíjecí a vyrovnávací proud je 300 mA.

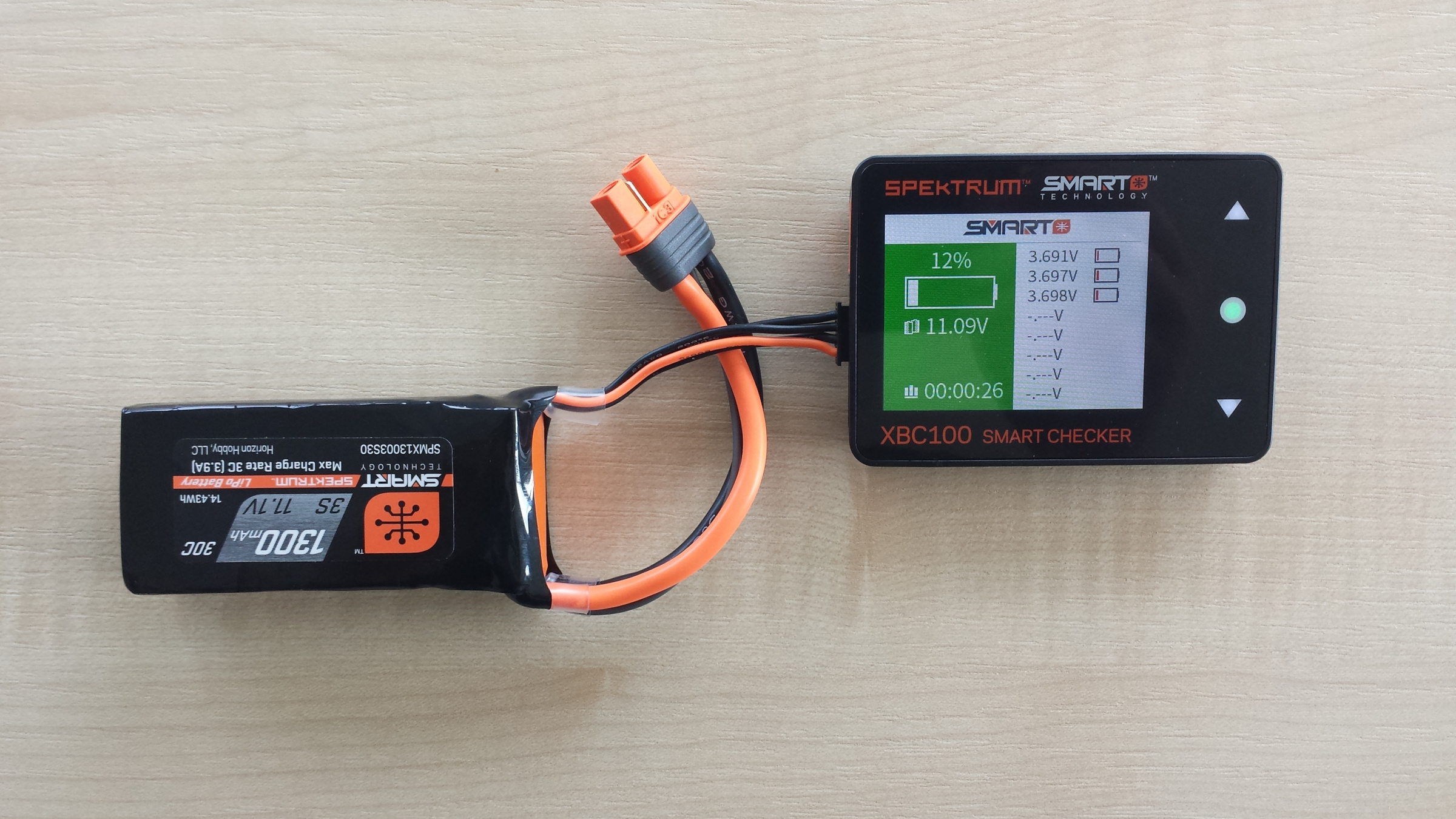

Srovnání napětí článků / vybití Smart akumulátoru
Obrázek: Srovnání napětí článků Smart akumulátoru

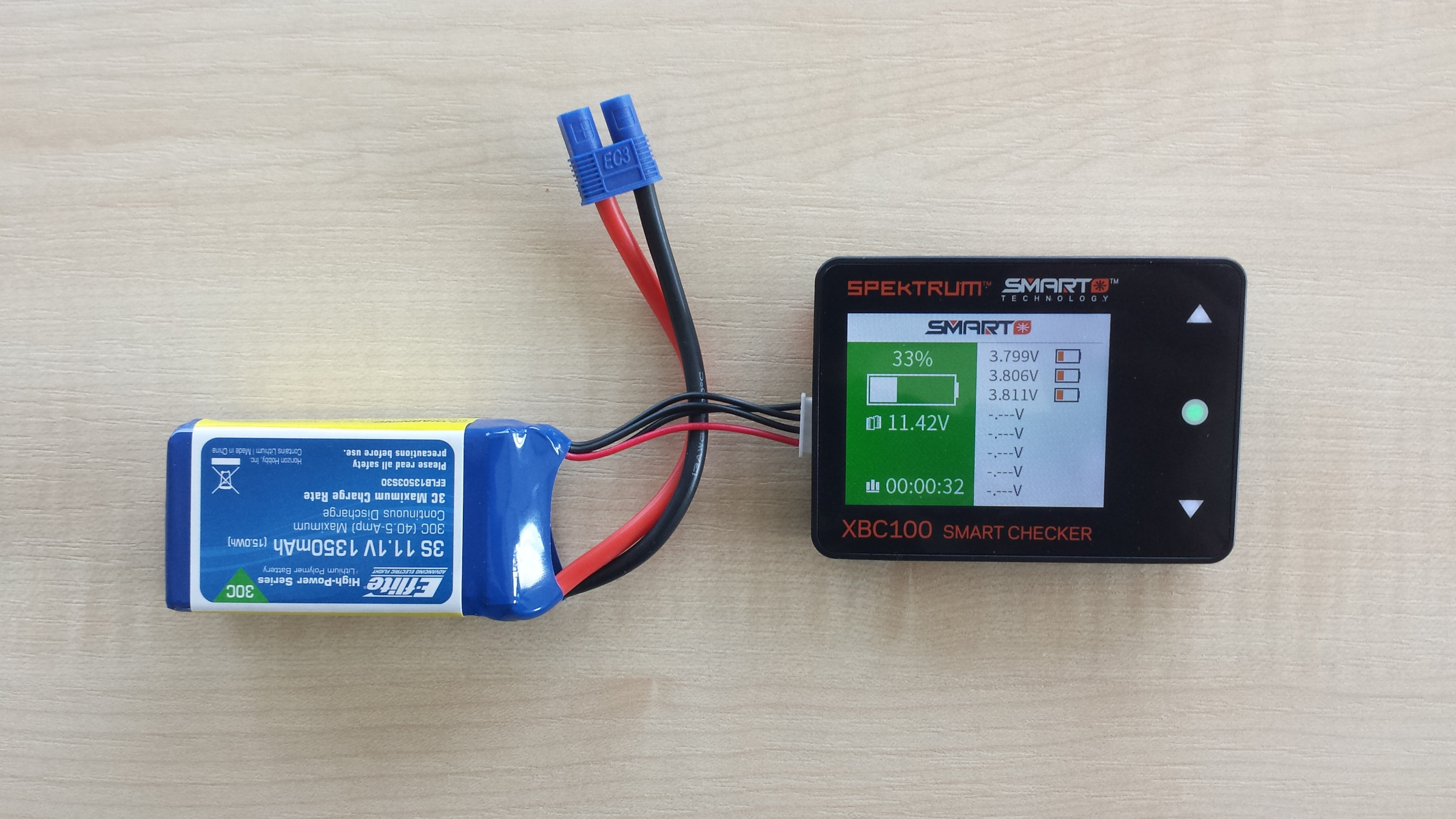

Srovnání napětí článků / vybití běžného akumulátoru
Obrázek: Srovnání napětí článků běžného akumulátoru

Tester serv

Smart tester XCB100 může fungovat i jako tester serv. Servo je napájeno přes tester (k testeru tedy musí být připojen akumulátor), který sníží napájecí napětí na 6 V. Tester podporuje standardní šířku impulzu 1520μs, tak i poloviční 760 μs, který využívají některá serva.

Tester podporuje 3 typy testů:

  1. Nastavení neutrálu
  2. Manuální posun serva
  3. Cyklování serva
Test serva se šířkou pulzu 1520 μs

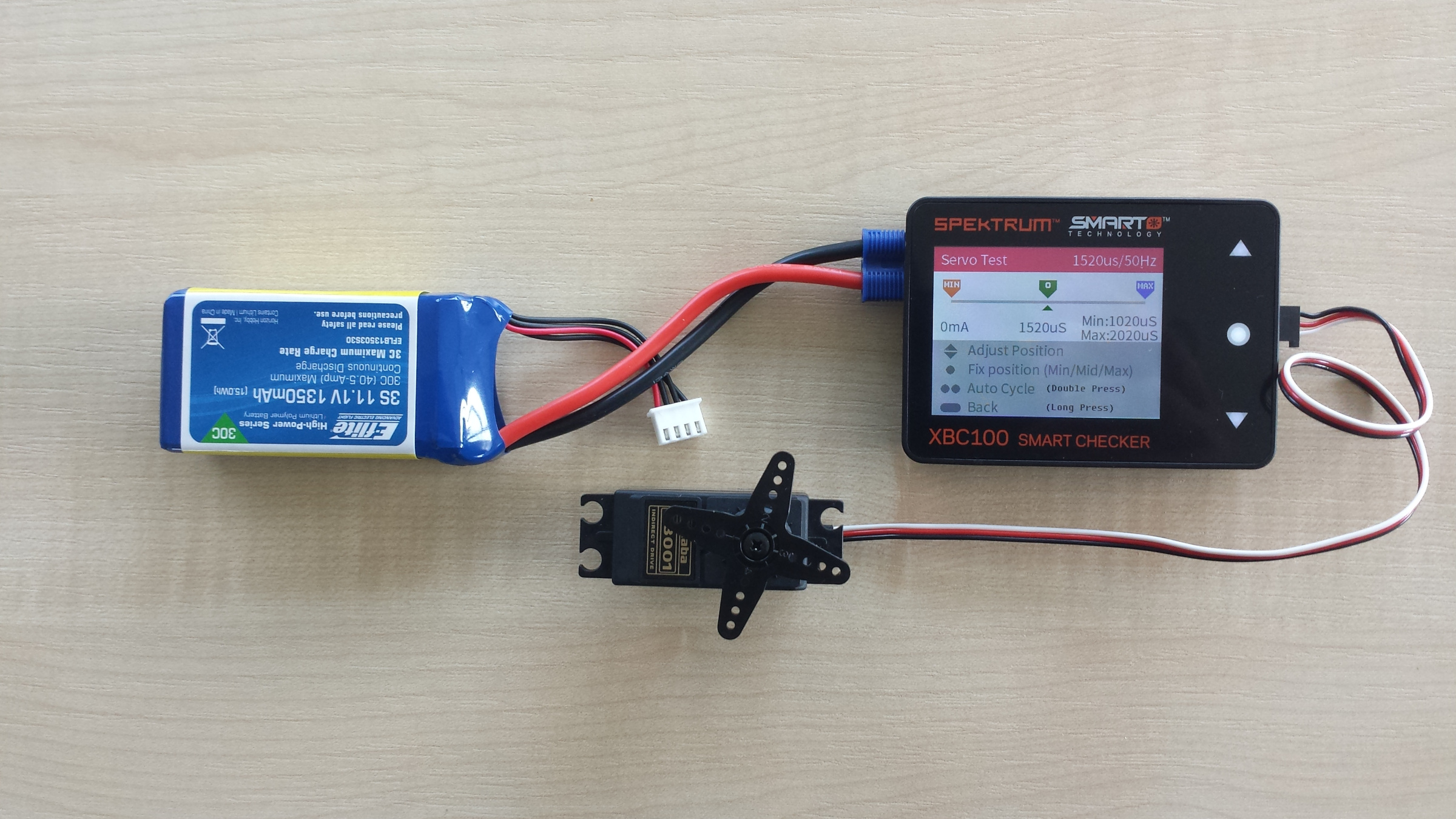

Obrázek: Test serva se šířkou pulzu 1520 μs
Test serva se šířkou pulzu 760 μs

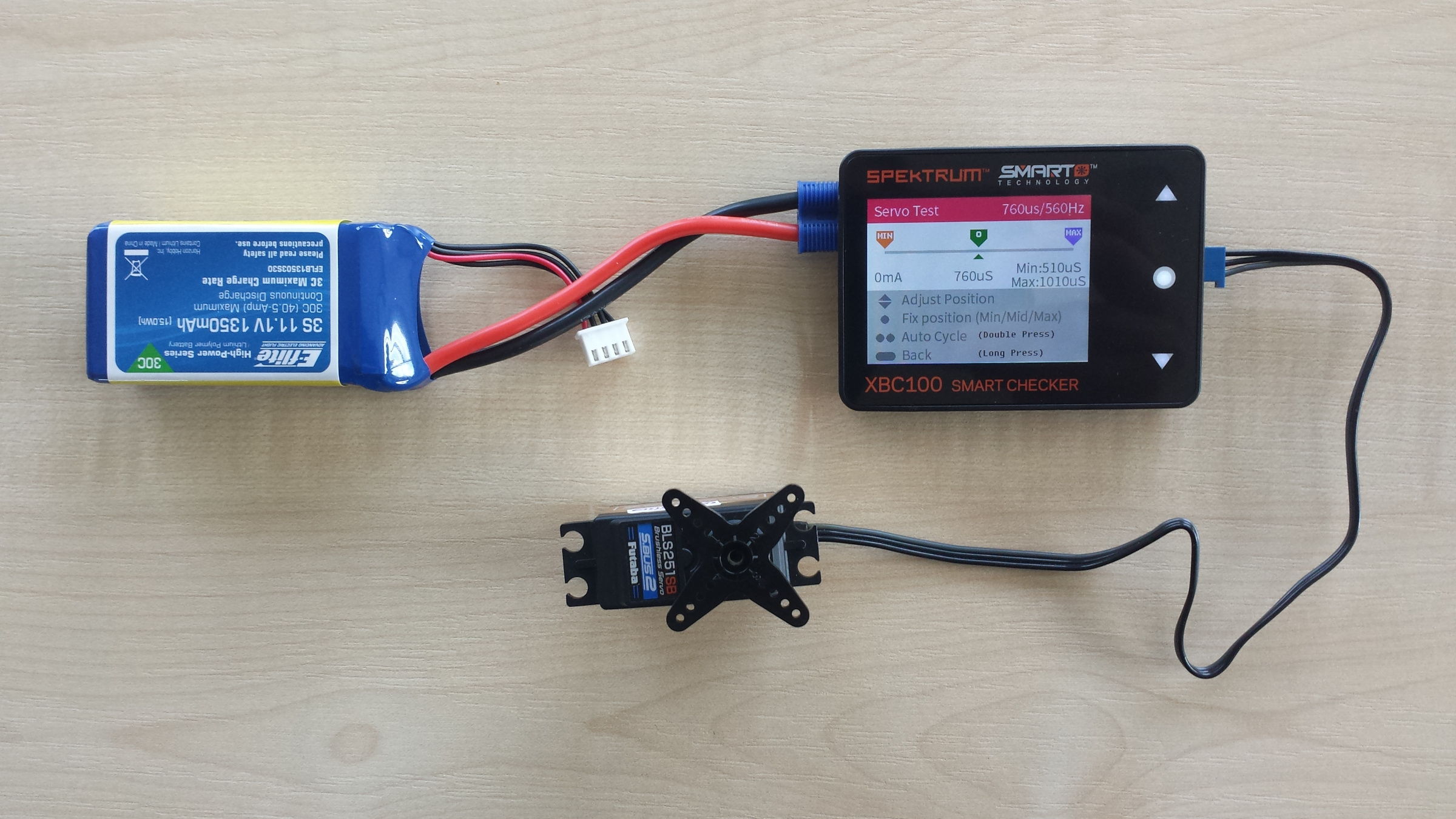

Obrázek: Test serva se šířkou pulzu 760 μs

Power banka s podporou QC 2.0

Smart tester lze použít i jako výkonnou powerbanku pro napájení či nabíjení drobné elektroniky. Tester podporuje systém Qualcomm 2.0. Výstup je standardně tvořen USB portem 5 V / 2 A. Pokud připojené zařízení podporuje vyšší napájecí napětí, tester zvýší napětí až na 12 V / 2 A (tester se musí s připojeným zařízením „domluvit“).

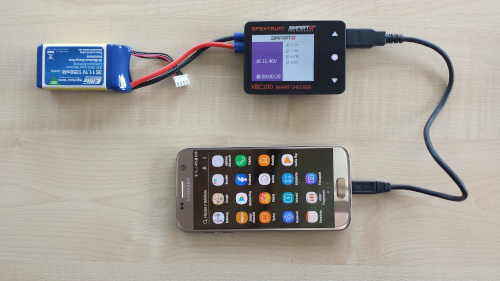

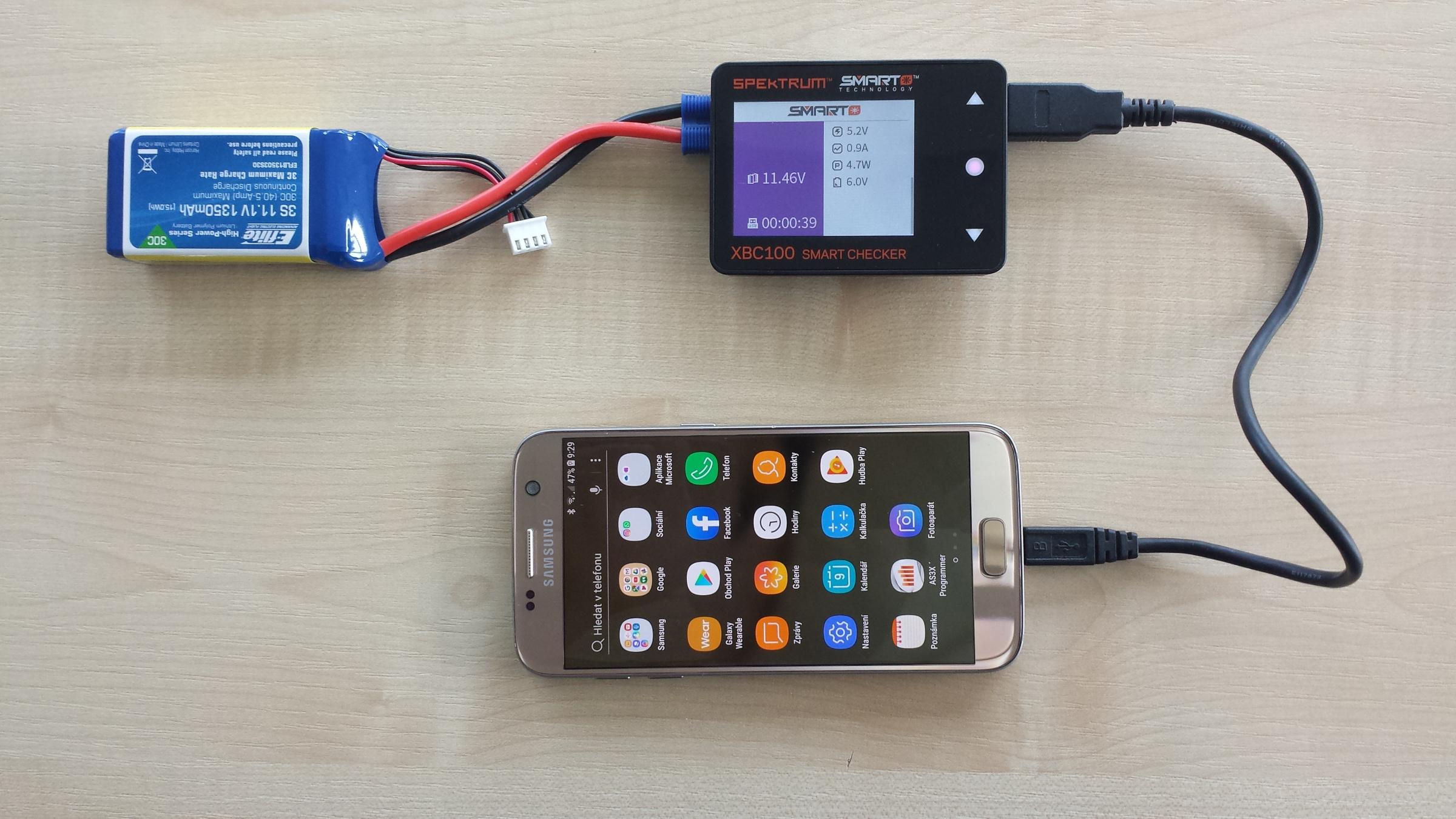

Tester Spektrum XBC100 jako power banka
Obrázek: Tester Spektrum XBC100 jako power banka

FAQ – často kladené dotazy

  1. Umožňuje tester měřit napětí jednočlánkových lithiových akumulátorů?
    Ne, akumulátor musí mít napětí v rozsahu 5 až 36 V (tj. 2 až 8 článků).
  2. Některé akumulátory jsou osazeny IC5 konektorem. Jak mohu tyto akumulátory připojit k nabíječi?
    Výstup testeru je tvořen konektorem IC3 a servisním JST-XH. Konektor IC3 je kompatibilní s konektorem EC3. K dispozici jsou redukce na konektory, které nejčastěji používá společnost Horizon Hobby ve svých modelech. Pokud používáte jiné konektory, můžete využít redukci na 4 mm dutinky nebo si můžete redukci / nabíjecí kabel vyrobit na míru.
    • IC3 - IC5/EC5: Pro nabíjení akumulátorů s konektorem IC5/EC5
    • IC3 - JST-PH: Pro nabíjení jednočlánkových akumulátorů s velkým konektorem (EFLB300S30 a obdobné).
    • IC3 - JST: Pro nabíjení akumulátorů s konektorem JST (např. EFLB8002SJ30 a obdobné).
    • IC3 - UMX: Pro nabíjení jednočlánkových akumulátorů s malým konektorem (např. EFLB1501S45 a obdobné).
    • IC3 - volný konec: Pro výrobu vlastních kabelů.
  3. Lze aktualizovat firmware testeru?
    Ano, přes mikro USB port. Více informací je uvedeno zde.
