Blog » Nové letecké RC přijímače Spektrum AR410 a AR620

Právě jsme naskladnili nové minitarní RC přijímače Spektrum - AR410 a AR620. Tyto přijímače jsou zajímavé provedením antény – anténa je vytvořena na plošném spoji a je tedy uvnitř krabičky přijímače. Přijímače mají i další vylepšení, viz dále. Cenou se oba přijímače pohybují stejně jako ekvivalenty AR400 a AR610.

Pohled na RC přijímače Spektrum AR410 a AR620
Pohled na RC přijímače Spektrum AR410 a AR620
Technické údaje RC přijímačů Spektrum AR410 a AR620
PřijímačSpektrum AR410Spektrum AR620
PoužitíMenší RC modely letadel
ModulaceSpektrum DSM2 a DSMX 2.4 GHz
Napájecí napětí3,5 až 9,6 V
Počet kanálů46
Rozměry45,2 × 20,0 × 13,9 mm32,1 × 26,4 × 17,9mm
Hmotnost7 g8 g
Proudový odběr16 mA17 mA

Přijímače jsou moderního designu – čtyřvrstvý plošný spoj a minimum externích součástek. Mikroprocesor je 32-bitový s jádrem ARM Cortex M3. Čtyřvrstvá deska plošných spojů zmenšuje rozměry přijímače, poskytuje stabilnější napájení elektroniky a vyšší odolnost vůči rušení.

Srovnání RC přijímačů AR410/ AR620 s AR400/AR610
PřijímačAR410/AR620AR400/AR610
AnténaIntegrovanáVnější
Párování tlačítkemAnoNe
Párování konektoremNeAno
Kompatibilita s TM1000NeAno
Telemetrie pro diagnostikuAnoNe
Fail-SafePreset/Hold nastavitelnýPouze Hold
Aktualizace firmwareAnoNe
Proudový odběr17 mA24 mA

Zásady instalace do RC modelu

  • Přijímače jsou určeny do menších pěnových nebo dřevěných (balsových) RC modelů letadel, případně do menších RC vrtulníků.
  • Přijímače nelze použít do velkých modelů, modelů s laminátovým a uhlíkových trupem. Do těchto modelů jsou určeny přijímače Spektrum, např. AR6600T, AR8010T, AR9030T, apod.
  • Přijímač by měl být chráněn proti vibracím – stačí jej upevnit přes suchý zip nebo oboustranně lepicí pěnové pásky.
  • Anténa přijímače by měla být alespoň 7 cm od velkých kovových (např. motory, pohonné akumulátory, regulátory, velké množství kabeláže), laminátových nebo uhlíkových předmětů.

Integrovaná anténa

Ve spolupráci se společností Texas Instruments byla vyvinuta anténa, který je přímo vytvořena na plošném spoji. Díky použití nejnovějších integrovaných obvodů a optimalizovanému tvaru antény včetně přizpůsobovacích prvků je dosah přijímačů AR410 a AR620 srovnatelný nebo lepši oproti přijímačům AR400 a AR610.

Výhodou integrované antény je „nemožnost“ jejího poškození a snadná instalace přijímače do RC modelu.

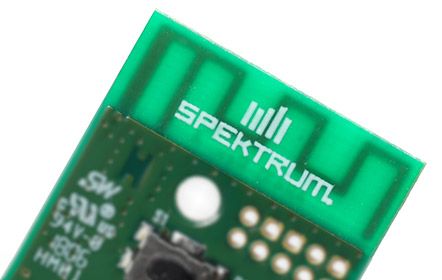

Anténa AR410
Obrázek: Detail antény RC přijímače Spektrum AR410

Párovací tlačítko

Stejně jakou u nových RC přijímačů Spektrum jsou i přijímače AR410 a AR620 osazeny párovacím tlačítkem. Existují 2 způsoby uvedení přijímače do párovacího režimu:

  1. Stisknutím párovacíhoi tlačítka a připojením napájení k přijímači.
  2. Připojením napájení a poté stisknutím tlačítka na 3 sekundy. Podmínkou však je, že přijímač před tím nepřijímal signál z vysílače. (pokud by během letu nějak došlo ke zmáčknutí tlačítka, přijímač se do párovacího režimu neuvede).

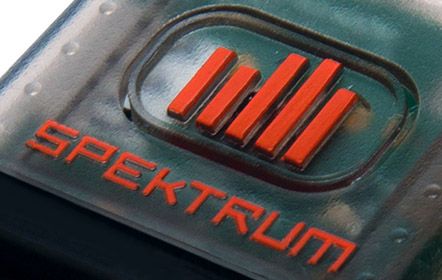

Párovací tlačítko AR620
Obrázek: Detail párovacího tlačítka RC přijímače Spektrum AR620

Nastavitelný systém Fail-Safe

Fail-Safe je stav, který nastane, pokud přijímač není schopen přijímat signál z vysílače. Způsob párování (podobně jako u RC přijímače Spektrum AR6600T, AR8010T apod.) určuje, jaký typ systému Fail-Safe se použije. Přijímač podporuje 2 typy:

  1. Preset Fail-Safe: Při výpadku signálu přejdou všechny kanály do přeprogramovaných pozic. Pozice všech kanálů je určena pozicí ovládacích prvků vysílače během procesu párování. Tento typ Fail-Safe se používá u modelů větroňů, kdy se nastaví kormidla tak, aby větroň vykonával krouživý let.
  2. Hold Fail-Safe: Při výpadku signálu přejde pouze kanál plynu přeprogramované pozice (odpovídá pozici plynu při procesu párování – stažený plyn). Ostatní kanály zůstanou v posledních platných pozicích. Tento typ Fail-Safe se používá běžných (akrobatických) modelů.

Pokud je zapnut pouze přijímač (vysílač je vypnut), všechny kanály s výjimkou kanálu plynu jsou uvedeny do polohy Fail-Safe nastavené při procesu párování. Na kanálu plynu nebude žádný signál. Důvodem tohoto chování je to, aby nedošlo k aktivaci některých regulátorů otáček.

Integrovaná telemetrie

RC přijímače AR410 a AR620 jsou vybaveny Fly-by-Range telemetrií. Přijímač poskytuje informace o napětí přijímače a kvalitě signálu. Žádné další senzory ani data přijímač nepřenáší. Z důvodu nízkého vysílacího výkon (asi 4 mW) je dosah telemetrie asi 200 m. Telemetrie můžete použít pro ověření kvality přijímaného signálu při Range Testu nebo pro zběžnou kontrolu napětí přijímače.

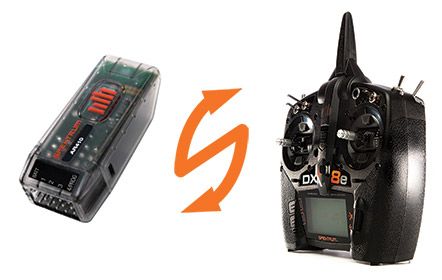

Telemetrie AR410
Obrázek: Telemetrie RC přijímače Spektrum AR410

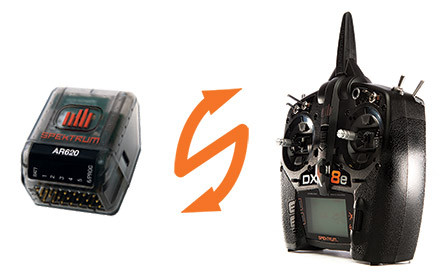

Telemetrie AR620
Obrázek: Telemetrie RC přijímače Spektrum AR620

Často kladené dotazy (FAQ)

  1. Jaký je dosah RC přijímačů AR410 a AR620 oproti RC přijímačům AR400 a AR610?
    Přijímače AR410 a AR620 mají dosah stejný nebo lepší.
  2. Podporují RC přijímače AR410 a AR620 funkci Model Match™?
    Ano.
  3. K čemu sloučí port označený 1/DATA?
    Port 1/DATA slouží jako 1. kanál (plyn), dále se používá pro aktualizaci firmware.
  4. K čemu slouží port označený BATT?
    Port BATT můžete použít pro napájení přijímače nebo jím můžete napájet např. LED osvětlení. Napájecí piny všech portů jsou vzájemně propojeny.
  5. Lze k přijímačům AR410 a AR620 připojit externí (doplňkový) přijímač?
    Ne.
  6. Jaká je povrchová úprava konektorů přijímače?
    Přijímač AR410 má konektory poniklované, přijímač AR620 má konektory pozlacené.
  7. Proč přijímače nemají telemetrii s plným dosahem?
    Plný dosah by vyžadoval použití dalších integrovaných obvodů a pasivních součástek. Tím by vzrostla velikost i cena přijímače.
  8. Jak velká síla je potřeba pro zmáčknutí párovacího tlačítka?
    Použitý mikrospínač vyžaduje pro zmáčknutí velkou sílu o velikosti 3,5 N (tj. párovací tlačítko se zmáčkne, pokud na něj dáte závaží o hmotnost 350 g). Samovolné zmáčknutí tlačítka je tedy vyloučeno. Přijímač se navíc neuvede do párovacího režimu, pokud předtím přijímal signál z vysílače.
  9. K čemu slouží telemetrie v přijímačích AR410 a AR620, když k přijímači nelze připojit žádné senzory?
    Telemetrii můžete použít při předletové kontrole palubního napětí a při kontrole dosahu (Range Test). Po ukončení letu pak můžete analyzovat kvalitu spojení s vysílače (počet nepřijatých rámců, stavů Fail-Safe). Telemetrie může být dle využita v budoucnu pro další účely.
  10. Jsou přijímače AR410 a AR620 voděodolné?
    Ne, plošný spoj není nijak chráněn proti vodě. V případě zájmu lze plošný spoj chrát proti vodě laky na plošné spoje (prodává např. GME Electronic).
