Blog » Import hotových modelů se SAFE Select do přijímače Spektrum AR636

V tomto článku uvádíme podrobný postup, jak do přijímače Spektrum AR636 nahrát hotové nastavení modelů letadel se systémem SAFE od Horizon Hobby. Postup je rovněž uveden ve video návodu https://www.youtube.com/watch?v=7Np6CBNF0ZI.

Postup

1. Instalace aplikace Spektrum Programmer

Ze stránky http://spektrumrc.cachefly.net/apps/spektrum_programmer.html si stáhněte nejnovější verzi aplikace Spektrum Programmer. Na obr. 1 je ke stažení verze 3.4. Aplikaci si nainstalujte. Protože jsou součástí aplikaci i ovladače pro USB kabel, je potřeba aplikaci instalovat pod administrátorským účtem.

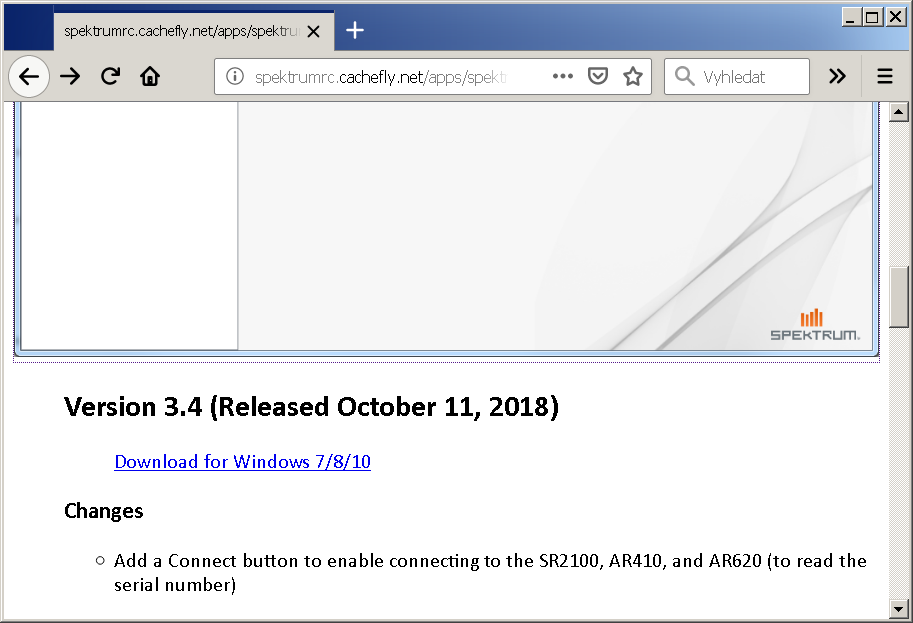

Obr. 1: Stažení aplikace Spektrum Programmer
Obr. 1: Stažení aplikace Spektrum Programmer

2. Připojení přijímače k počítači

Do USB portu počítače zapojte programovací kabel SPMA3065. Vyčkejte na instalaci ovladačů, pokud se instalují. Poté spusťte aplikaci Spektrum Programmer.

Druhý konec programovacího kabelu zapojte do přijímače (port BND/PRG). Pokud jsou k přijímači připojena serva, je vhodné přijímač napájet z externího zdroje. Samostatný přijímač lze napájet prostřednictvím USB portu (zatrhávací políčko Power Cable).

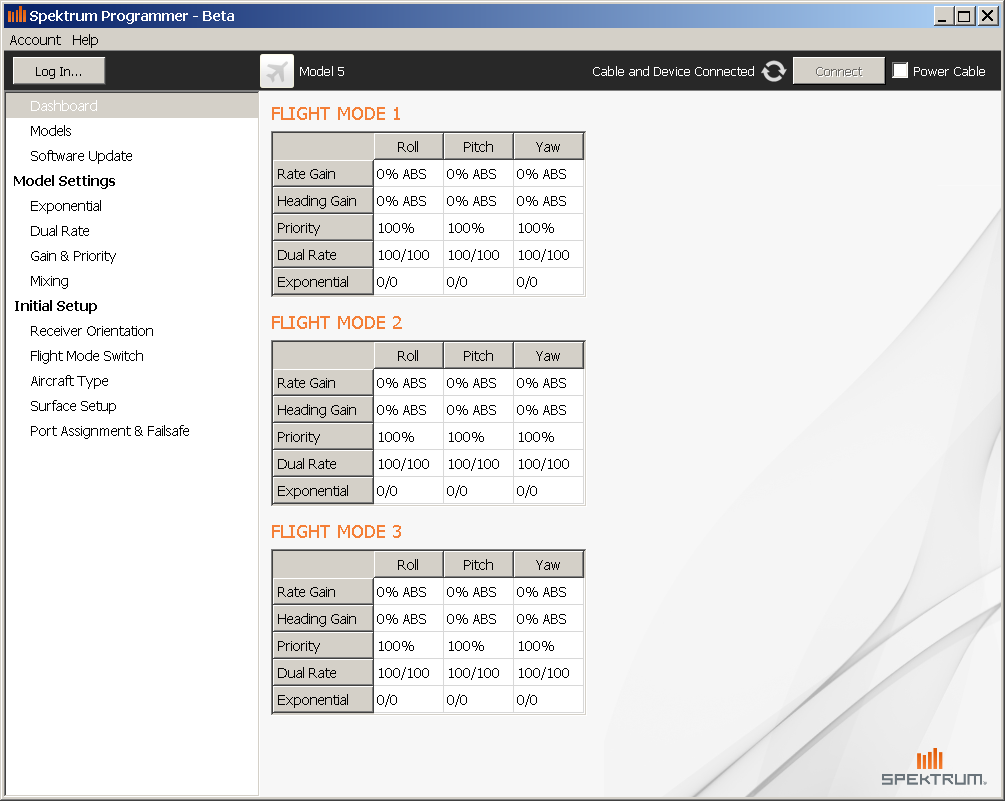

Obr. 2: Připojení přijímače k počítači
Obr. 2: Připojení přijímače k počítači

3. Aktualizace firmware přijímače

V části Software Update zvolte Check for Update a po zadání registračních údajů zvolte verzi firmware (na obrázku 2.30). Poté zvolte Update. Po skočení aktualizace je obvykle nutné provést kalibraci MEMS senzoru. Přijímač položíte na vodorovnou plochu a po dobu kalibrace s přijímačem nepohybujte!

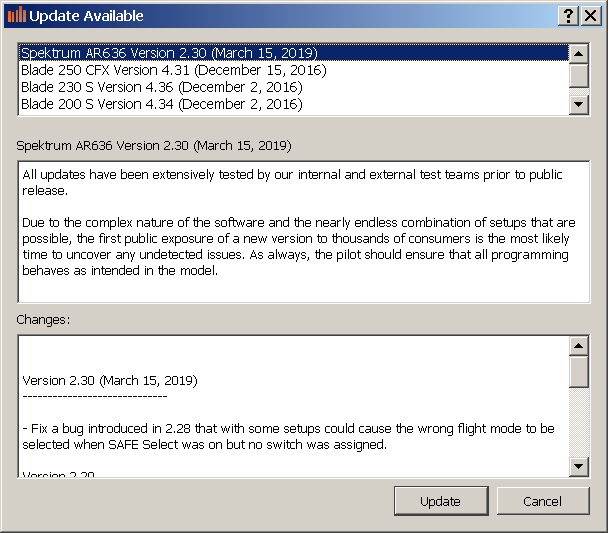

Obr. 3a: Aktualizace firmware přijímače
Obr. 3a: Aktualizace firmware přijímače

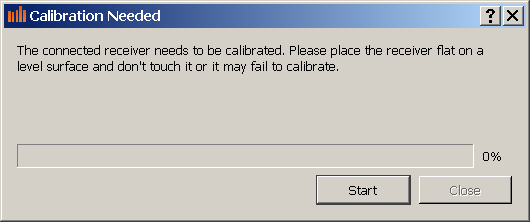

Obr. 3b: Kalibrace přijímače
Obr. 3b: Kalibrace přijímače

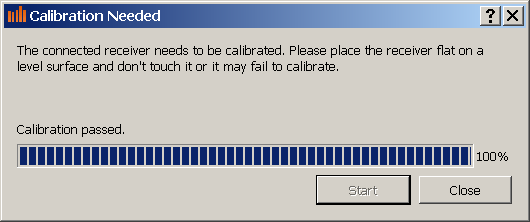

Obr. 3c: Kalibrace přijímače
Obr. 3c: Kalibrace přijímače

4. Stažení nastavení modelu

Modely jsou ke stažení na stránkách Spektrum RC na stránce přijímače AR636. Zvolte záložkou MANUALS AND SUPPORT a poté RECEIVER CONFIGURATIONS. Zde lze stáhnout buď všechny konfigurace v zip archivu, nebo pouze požadovaný model.

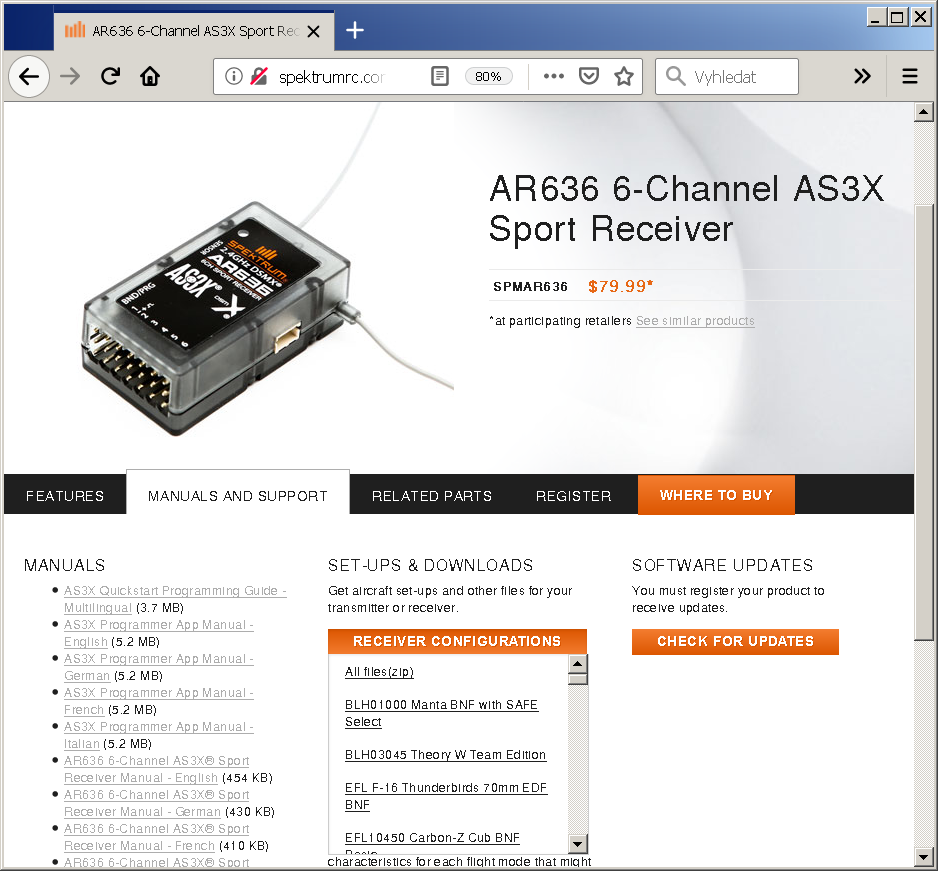

Obr. 4a: Webové stránky přijímače AR636
Obr. 4a: Webové stránky RC přijímače AR636

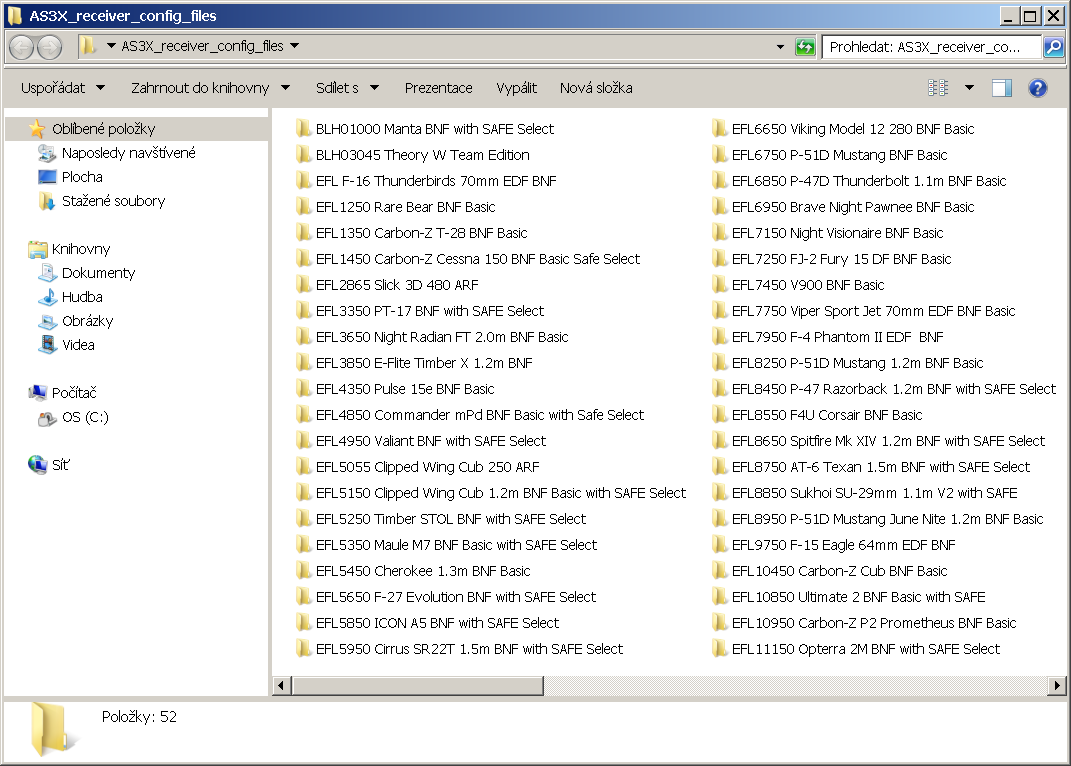

Obr. 4b: Dostupné konfigurace modelů
Obr. 4b: Dostupné konfigurace modelů

5. Import SRM souboru

V aplikaci Spektrum Programmer zvolte tlačítko Import a poté zvolte soubor *.srm s nastavením Vámi zvoleného modelu. Stiskem tlačítka Select se nastavení nahraje do přijímače. Nyní se přijímač chová přesně tak jako přijímač v modelu BNF, včetně způsobu párování s / bez systému SAFE.

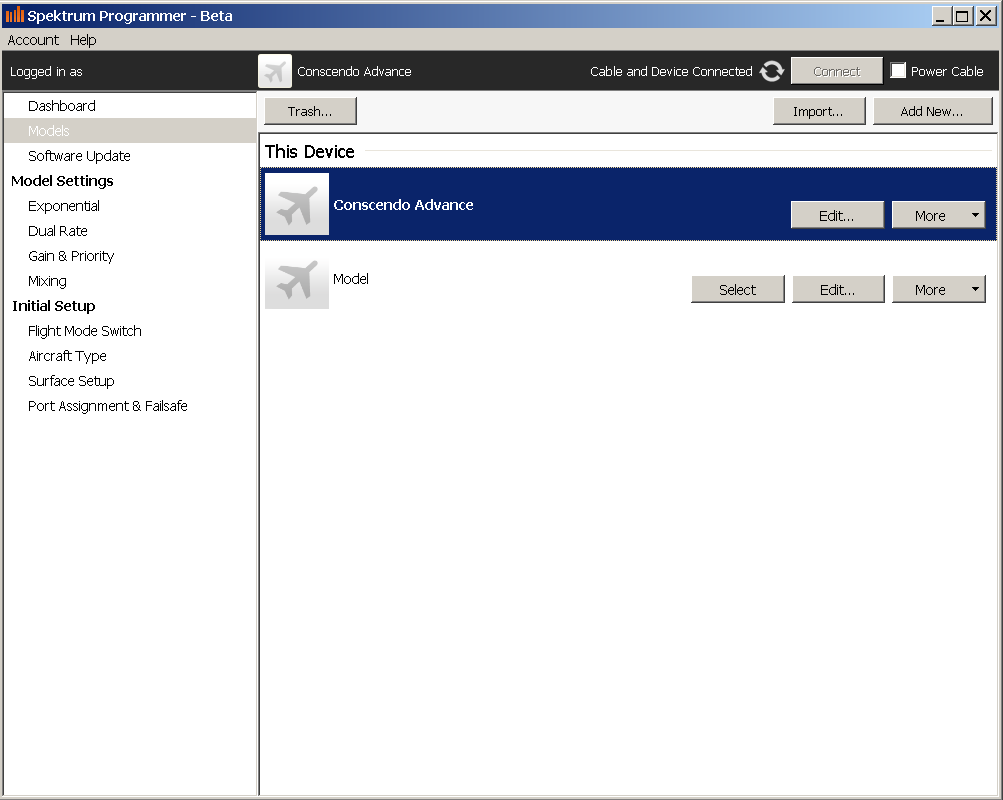

Obr. 5: Import SRM souboru s konfigurací
Obr. 5: Import SRM souboru s konfigurací

Další možnosti nastavení

  • Nelze změnit orientaci přijímače - přijímač musí být v modelu umístěn v orientaci dle manuálu
  • Lze upravovat zisky, prioritu, koncové body, subtrimy, letové režimy.
  • Lze nastavit diferenciaci křidélek, mixy.
  • Lze nastavit reverzy výchylek – např. pokud se použije jiné servo, které má opačný chod.
  • Výchylky na vysílači nesmí být v reverzu (pokud má být ovládání normální).

Pokud chcete systém SAFE využívat např. v jiných modelech, pak si do přijímače nahrejte některé z hotových řešení, které se nejvíce podobá vašemu modelu. Např. pokud máte např. model hornoplošníku, zvolte si např. model Timber. Pro správnou funkci musí být orientace přijímače v modelu stejná, jako je v hotovém řešení.

  • Opačný chod kormidel (což je dáno typem serv a uspořádání táhel) lze opravit nastavením reverzu v menu Surface Setup. Opačný chod serv nelze řešit změnou reverzu kanálu ve vysílači!
  • Neutrál kormidel lze nastavit hodnotou subtrimu v menu Surface Setup. Neutrál nelze nastavit subtrimem či trimem ve vysílači!

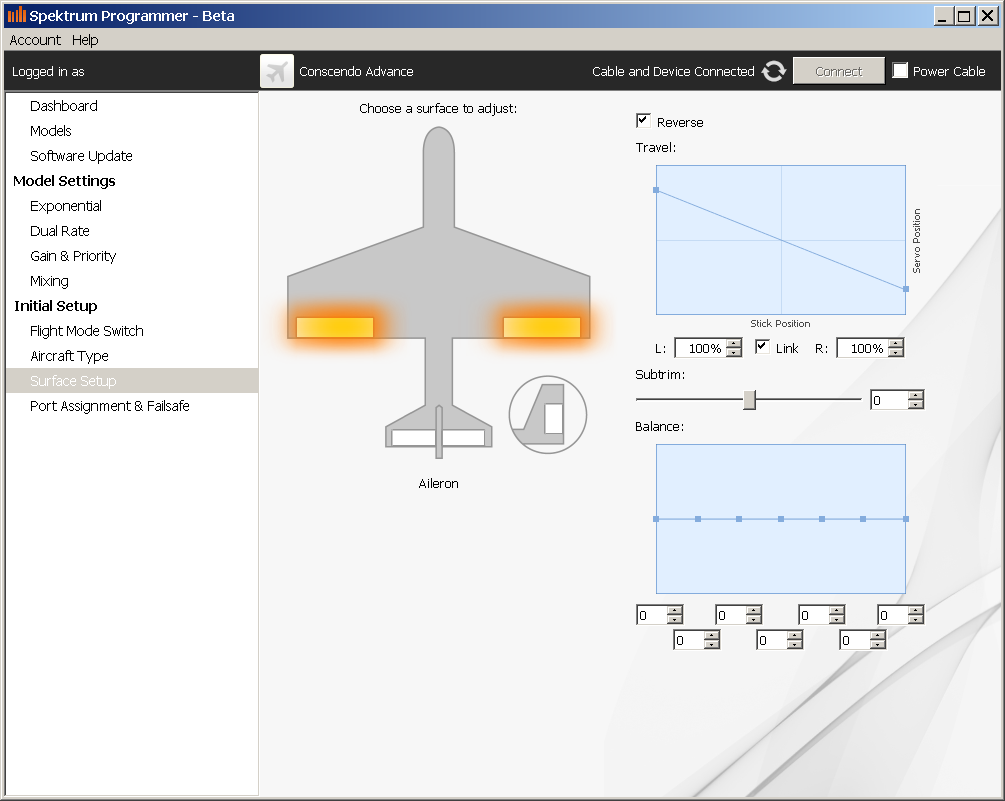

Obr. 6: Další možnosti nastavení
Obr. 6: Další možnosti nastavení
