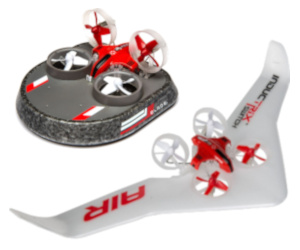

Blade Inductrix Switch a Blade Inductrix Air

Modely Blade Inductrix Switch jsou revoluční díky vysoké univerzálnosti. Zkrátka, pokud vás přestane bavit létat s dronem, můžete vyzkoušet vznášedlo či letadlo pouze s minimálními úpravami a investicemi.

Firma Horizon Hobby vydala v minulých dnech aktualizaci pro oblíbený model Inductrix Switch. Aktualizací získáte nový letový režim Samokřídlo, díky kterému můžete s modelem začít létat podobně jako s letadlem. Létání v režimu samokřídlo je mnohem více zábavné, navíc se prodloužila doba letu. Je nutné pouze dokoupit křídlo (objednací číslo BLH8301).

V tomto článku se dozvíte postup aktualizace firmware a dále stručný přehled letových režimů.

Veškeré produkty zakoupené po 14. 3. 2019 ze společnosti Astra již mají nahraný nový firmware. Pokud vlastníte model Inductrix Switch se starým firmware, můžeme firmware u nás přehrát (za úhradu případných nákladů za přepravu).

Potřebné vybavení

  • Inductrix Switch (případně řídicí jednotku BLH9802).
  • USB kabel BLH7840.
  • Počítač s operačním systémem Windows 7 a vyšším.
  • Pro konverzi na samokřídlo dále křídlo BLH8301 a pásky suchých zipů PKZ1039

Postup aktualizace firmware

  1. Zapojte USB kabel BLH7840 do volného USB portu počítače. Operační systém by měl sám nainstalovat správný ovladač zařízení. Po chvilce by se Vám měl ve správci zařízení objevit nový sériový port COMx (x – číslo vytvořeného sériového portu, závisí na konkrétním počítači - na obrázku níže COM2).

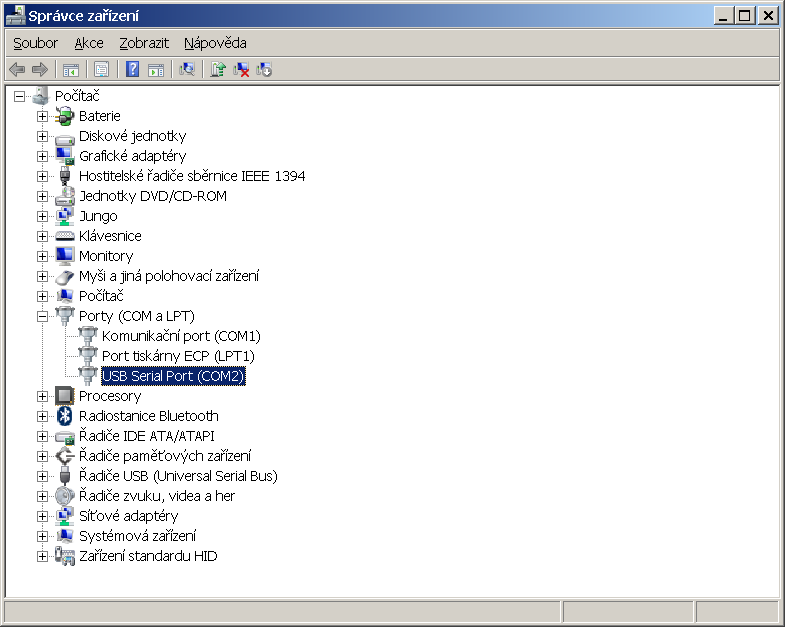

    Vytvořený sériový port COMx ve správci zařízení
    Obrázek: Vytvořený sériový port COM2 ve správci zařízení
  2. Stáhněte si aplikaci SAFE Firmware Installer
  3. Dekomprimujte stažený archiv.
  4. V archivu spusťte aplikaci SAFE Firmware Update.exe
    Aplikace pro aktualizaci firmware
    Obrázek: Aplikace pro aktualizaci firmware
  5. Klikněte na tlačítko se třemi tečkami. V rozbaleném archivu, viz bod 3, zvolte soubor Inductrix_air_V0.6_21_11_2018.yuneec v adresáři Inductrix_air_V0.6_21_11_2018

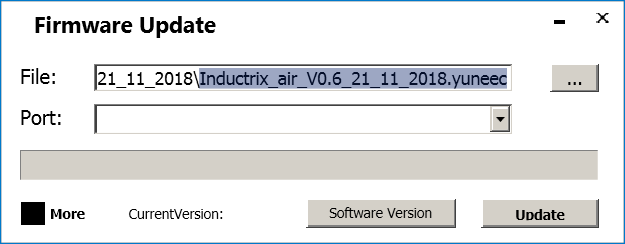

    Nastavení cesty k souboru s firmware
    Obrázek: Nastavení cesty k souboru s firmware
  6. V nabídce aplikaci zvolte požadované číslo sériového portu, viz bod 1. Obvykle se jedná o port s největším číslem.

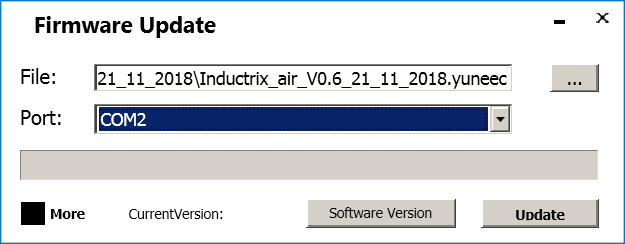

    Nastavení čísla sériového portu
    Obrázek: Nastavení čísla sériového portu
  7. Zapojte kabel USB programátoru do 4-pinového konektoru na řídicí jednotce.

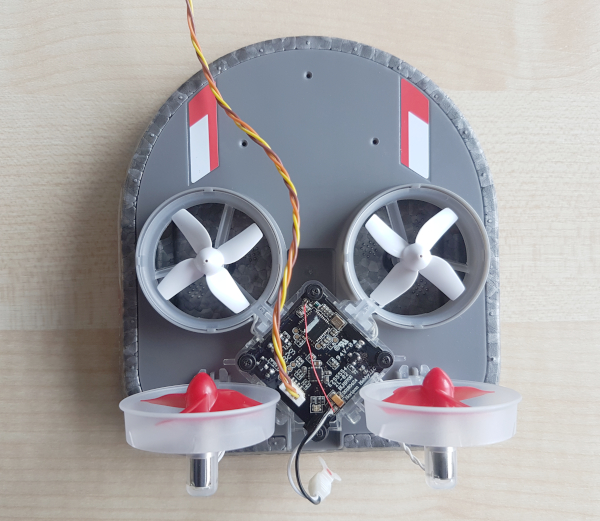

    Zapojení programovacího kabelu do řídicí jednotky
    Obrázek: Zapojení programovacího kabelu do řídicí jednotky
  8. Zapojte LiPo akumulátor k přívodnímu kabelu řídicí jednotky a do 2 sekund stiskněte tlačítko Update. Aktualizace by měla začít. LED dioda na řídicí jednotce se rozsvítí modře, celý proces trvá cca 20 sekund.

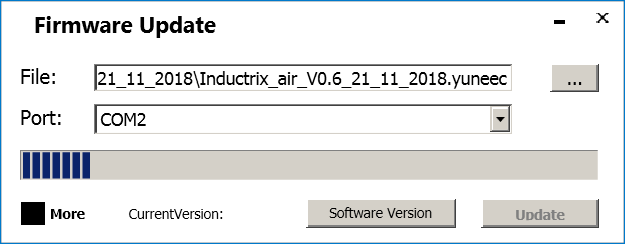

    Průběh aktualizace firmware
    Obrázek: Průběh aktualizace firmware
  9. Pokud je vše v pořádku, zobrazí se nápis Flash Successful a na řídicí jednotce bude blikat modrá LED. Pokud přehrávání selže, zopakujte celý proces znova.
    Dokončení aktualizace firmware
    Obrázek: Dokončení aktualizace firmware

Na celý postup se můžete podívat na tomto videu:

Způsobu volby letu modelu

Způsob letu se volí přesunem ovladačů vysílače dle obrázků na 10 sekund (při deaktivovaných motorech). Dále lze u kvadrokoptéry a samokřídla přepínat mezi letovými režimy.

Páčka ovladače MLP4DSM

Pokud používáte setový vysílač MLP4DSM:

  • Letové režimy se cyklicky mění stisknutím pravého kniplu.
  • Motory se aktivují / deaktivují stisknutím levého kniplu.

Pokud používáte počítačové soupravy:

  • Letové režimy se ovládají 5. kanálem - přiřaďte k němu 3-polohový přepínač.
  • Motory se aktivují / deaktivují 6. kanálem - přiřaďte párovací tlačítko či přepínač Trainer.
  • U vysílačů DXe, DX6e, DX6 a vyšších nastavte reverz na kanálu č. 6.
Volba způsobu letu modelu a popis letových režimů
Kombinace pák vysílače
(pro vysílače v módu 1 a 2)
Barva hlavní
LED diody
Letový režim

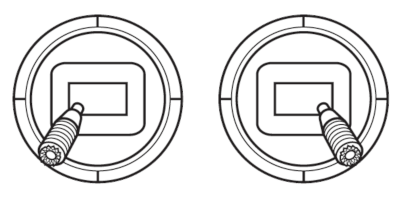

Páky pro režim kvadrokoptéryModráKvadrokoptéra, režim Stability
Přepínač letových režimů v poloze 0.
Pokud ovladače vysílače dáte do neutrálu, model se srovná. Jsou omezovány maximální náklony modelu.
Fialová1Kvadrokoptéra, režim Horizont
Přepínač letových režimů v poloze 1.
Pokud ovladače vysílače dáte do neutrálu, model se srovná. Náklony modelu jsou povoleny větší.
ČervenáKvadrokoptéra, režim AS3X
Přepínač letových režimů v poloze 2.
V tomto režimu je řízení plně na vás. Model je schopen zalétat přelety a další akrobatické prvky.

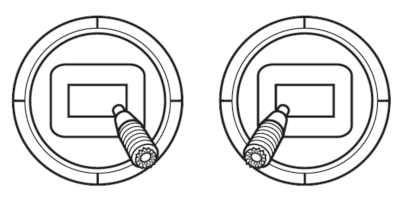

Páky pro režim vznášedla - 1ZelenáVznášedlo – režim Začátečník.
Směr „letu“ modelu se ovládá jednou pákou (křidélka + výškovka). Motory pro vytváření vzduchového polštáře automaticky ovládá řídicí jednotka.

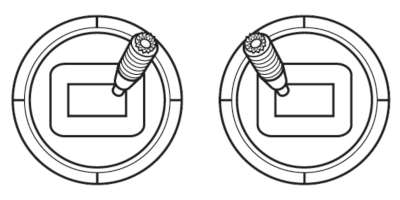

Páky pro režim vznášedla - 2ŽlutáVznášedlo – režim Expert.
Směr „letu“ se ovládá jednou pákou (křidélka + výškovka), pákou plynu se ovládají otáčky motorů vytvářející vzduchový polštář.

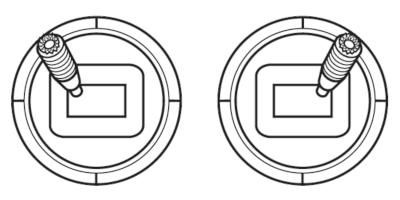

Páky pro režim samokřídlaBíláSamokřídlo – režim Začátečník.
Přepínač letových režimů v poloze 0.
V tomto režimu se ovladačem křidélek ovládá společně klopení a otáčení. Ovladač směrovky se nepoužívá.
Samokřídlo – režim Expert.
Přepínač letových režimů v poloze 2.
V tomto režimu se ovladačem křidélek ovládá klopení a ovladačem směrovky otáčení.

1 Pouze při použití vysílačů s 3-polohovým přepínačem.
