Montáž tuningové sady pro Safari CR
Tento návod Vás provede demontáží původních dílů a následnou montáží tuningové sady pro mikrovrtulník Safari CR. Prostudujte si obrazový návod a připravte si všechny díly, určené k přestavbě. Přehled tuningové sady najdete na konci tohoto přehledu. K montáži si připravte kvalitní mini křížový šroubovák a trochu trpělivosti. Pro úplnost je popsána kompletní demontáž vrtulníku včetně serv a motorů, která ovšem není pro tuning nutná. Pro tuning stačí demontáž po obr. 21. Návod tal lze použít např. při opravě. Všechny šrouby demontované z vrtulníku pečlivě ukládejte a třiďte, aby jste je při opětovné montáži použili na správné místo. A nyní do práce!
1. Vyšroubujte dva šrouby držící kabinu a opatrně ji sejměte.	2. Pokud provádíte výměnu řídící jednotky, odpojte konektory, nezapomeňte si poznamenat původní zapojení konektorů.
3. Demontujte vrchní listy povolením dvou šroubů na rotorové hlavě.	4. Vytáhněte stabilizátor z držáku mírným vypáčením z plastového držáku vnitřní hřídele.
5. Vyšroubujte dva šrouby, upevňující držáky rotorových listů a lehkým vyvrácením směrem dolů oba díly odtáhněte od sebe.	6. Vysuňte držáky listů z čepů v rotorové hlavě.
7. Demontujte spodní listy povolením dvou šroubů na rotorové hlavě..	8. Vytáhněte táhla od desky cykliky z kulových čepů.
9. Vyšroubujte dva šrouby, upevňující držáky rotorových listů. Lehkým vyvrácením směrem dolů oba díly odtáhněte od sebe.	10. Vysuňte držáky listů z čepů v rotorové hlavě.
11. Držák baterie lehkým stisknutím v drážce sejměte. Vyšroubujte 4 šrouby, které drží podvozkové lyžiny a sundejte je.	12.Povolte šrouby na spodním ozubeném kole a stáhněte kolo z vnitřní hřídele.
13. Nyní můžete vysunout vnitřní hřídel z vnější. Pozor na ložiska, mohly by vypadnout z vnější hřídele .	14. Vnitřní hřídel s plastovým unášečem lze použít pouze se stabilizátorem netuningovým. Tuning má jiný rozměr a upevnění čepů.
15. Sundejte plastový držák ložiska.	16. Povolte šrouby na držáku T.
17. Demontujte táhla z kulových čepů na desce cykliky.	18. Stáhněte desku cykliky z vnější hřídele.
19. Povolte šroub pojišťovacího kroužku.	20. Vnější hřídel je volná a může se vysunout z ložisek kostry.
21. Ocelové čepy plastového držáku stabilizátoru lze demontovat. Čepy jsou v držáku nalisovány. Tahem je lze uvolnit.	22. Ocasní část vrtulníku je na kostře poutána čtyřmi šrouby. Po jejich demontáži můžete ocasní část sejmout.
23. Zbývá kostra vrtulníku s motory a kabeláží.	24. Hadicovou spojku opatrně přestříhněte, pozor aby nedošlo k porušení izolace kabelů.
25. Pro zpětnou montáž si označte polohu motorů a jejich umístění na kostře.	26. Odšroubujte dvojici šroubů na každém motoru a přední motor vyjměte.
27. Zadní serva jsou připevněna ke kostře držákem. K jejich výměně musíte vyšroubovat dva šrouby.	28. Před demontáží zbývajících dílů si poznamenejte způsob vedení kabelů a polohu serv v kostře vrtulníku.
29. Zadní motor lze nyní vysunout ze svého uložení.	30. Serva lehce vytáhněte z lože. Při demontáži kulového čepu z táhla je nutno vyšroubovat kuličku z páky serva. Hrozí nebezpečí jejího zlomení.
31. Všechny poškozené součásti vrtulníku Safari CR lze vyměnit pomocí náhradních dílů.	Tuningová sada nejenže vylepší vzhled Vašeho Safari CR ale především zvýší životnost jeho hlavních, nejvíce namáhaných součástí.
1. Sada stabilizátoru je sestavena. Pro montáž do držáku stabilizátoru je zapotřebí sundat jedno závaží..	2. Závaží proti vypadnutí jistí gumový kryt, který má na čele dvě možné polohy uložení ohybu drátu. Průchozí drážku nastavte pro demontáž závaží.
3. Po protažení drážkou se uvolní závaží a vyjede ohyb drátu. Přes něj protáhnete koncovku táhla a nasaďte ji na kulový čep.	4. Ohyb drátu protáhněte přes drážku v gumovém krytu a pootočením jej nasuňte do slepé drážky. Závaží vložte drážkou na drát a zasunete do gumového krytu na výstupek v otvoru.
5. Připravte si sadu unašečů rotorových listů. Každý unašeč obsahuje dva čepy pro montáž na Držák stabilizátoru a držák T, šrouby na zajištění čepů a šrouby pro montáž listů rotoru.	6. Na dva závity našroubujte šrouby, které pojišťují čepy.
7. Čepy zasunete do otvorů v těle držáku a pojistíte proti vysunutí lehkým dotažením.	8. Pro přestavbu tuningovou sadou není nutno demontovat tělo vrtulníku. Zkontrolujte zda obě ložiska vnějšího hřídele jsou na místě.
9. Do plastového kola vnějšího hřídele vložte ložisko pro vnitřní hřídel.	10. Z vrchní strany nasuňte pojišťovací kroužek, dotlačte lehce hřídel nahoru a kroužek nadoraz k vrchnímu ložisku..
11. Utáhněte s citem pojišťovací šroub. Všechny šrouby jsou miniaturní a proto dbejte na to aby nedošlo kek stržení závitu.	12. Zkontrolujte dotažení šroubů, které drží motory.
13. Koncovky táhel k držáku rotorových listů je nutno pro další montáž z jedné strany vyšroubovat.	14. Desku cykliky spojte táhly se servy montáží na kulové čepy
15. Držák nasuňte na hřídel a zajištěte šrouby. Protáhněte táhla drážkami držáku T a našroubujte koncovky táhel. Spojte je s deskou cykliky nasunutím na kulových čepů.	16. Držák rotorových listů vložte do polohy k otvorům na držáku T, povolte šrouby které jistí čepy a pomocí tenkého drátu posuňte čepy do otvorů v držáku T.
17. Čepy z obou stran zasunete nadoraz do Držáku T a dotáhněte pojišťovací šrouby aby nedošlo k vysunutí čepů ze svých pozic.	18. Pro montáž vrchního Unašeče rotorových listů našroubujte na dva závity šrouby, které pojišťují čepy.
19. Na vnější hřídel vložte hliníkový držák ložiska s ložiskem.	20. Pro spojení Vnitřní hřídele s Hliníkovým unašečem je zapotřebí nalisovat spojovací čep.
21. Vzájemnou polohu otvorů pomůže ustavit např. kancelářská sponka.	22. Pomocí kleští nasuňte čep do otvoru až projde přes vnitřní hřídel. Poté čep nalisujte.
23. Vnitřní hřídel nasuňte do ložisek vnější hřídele.	24. Všimněte si plošky na spodní části vnitřní hřídele. Slouží pro pevné spojení s ozubeným kolem a zamezí protáčení.
25. Jeden šroub dotáhněte na plošku na hřídeli a tím zajistíte hřídel proti pootočení. Dotáhněte šroub na protilehlé straně.	26. Zkontrolujte, zda převod má volný chod a je přesně ustaven. Případně dotáhněte šrouby motoru.
27. Držák rotorových listů vložte do polohy k otvorům na Držáku stabilizátoru, povolte šrouby které jistí čepy a pomocí tenkého drátu posuňte čepy do otvorů v Držáku.	28. Čepy z obou stran zasunete nadoraz do Držáku stabilizátoru a dotáhněte pojišťovací šrouby aby nedošlo k vysunutí čepů ze svých pozic.
29. Do držáku stabilizátoru vložte Stabilizátor a zajištěte šrouby.	30. Táhlo od Stabilizátoru nasuňte na čep Držáku listů.
31. Na kostru vrtulníku přišroubujte lyžiny.	32. Do zářezů v těle lyžin vložte Držák baterie a vysunutím do strany pojistěte polohu.
33. Ke kostře vrtulníku pomocí 4 šroubů připevněte ocasní část.	34. Listy rotoru se musí v držáku listů volně otáčet, montážní šrouby dotáhněte tak aby se listy lehce daly pootočit.
35. Listy rotoru se musí v držáku listů volně otáčet, montážní šrouby dotáhněte tak aby se listy lehce daly pootočit.	36. Kabinu ke kostře vrtulníku připevněte dvěma šrouby, opatrně dotahujte.

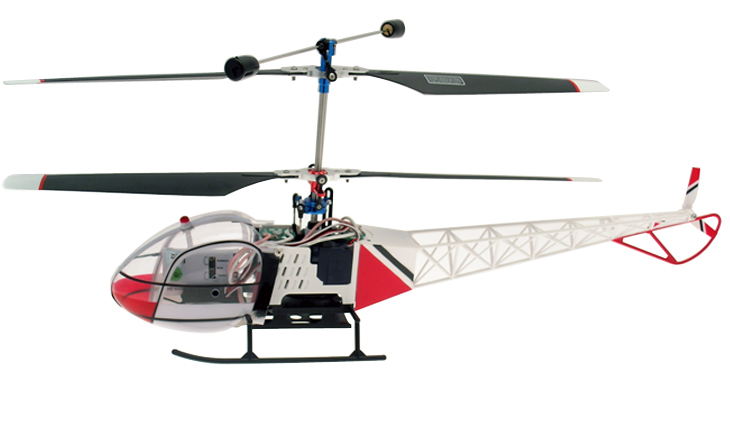

Gratulujeme k úspěšnému dokončení montáže tuningové sady mikrovrtulníku Safari CR.

Hodně úspěšných starů a přistání.

Pro tuning Safari CR použijte Safari CR Tuning: Kompletní sada, katalogové číslo ESWCR-T99 nebo tuningové díly, které najdete na stránkách: www.astramodel.cz

ESWCR-T99
