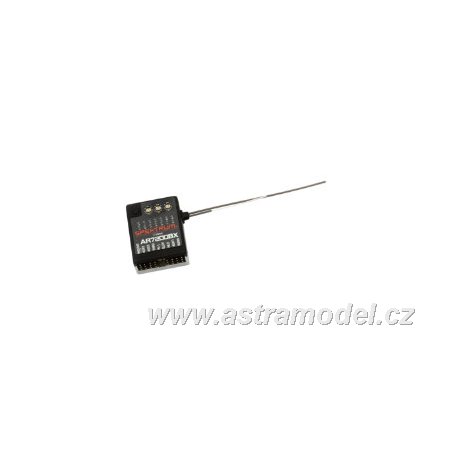

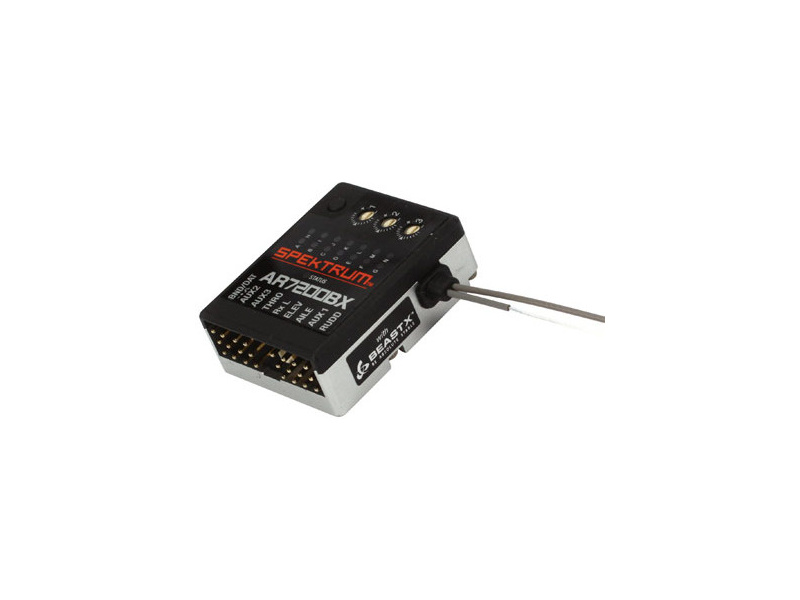

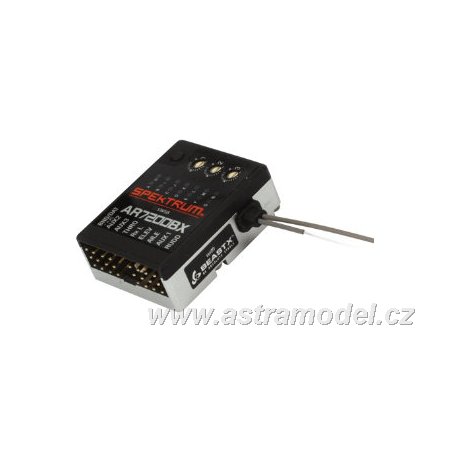

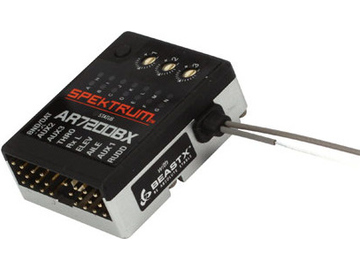

Spektrum přijímač AR7200BX DSM2/DSMX 7CH Heli BeastX / SPMAR7200BX
Spektrum
Značka: Spektrum
Objednací číslo: SPMAR7200BX
Dostupnost: Prodej ukončen

Obsah balení

Přijímač AR7200BX, český návod k použití.

Charakteristika

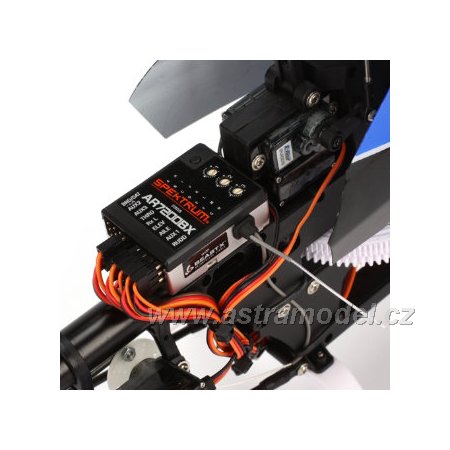

Elektronická stabilizace letu BeastX je v současnosti nejsnáze použitelnou a cenově dostupnou technologií stabilizace letu vrtulníku se 3 osým gyrem. Přijímač s integrovaným gyrem AR7200BX je určen pro bezpádlové vrtulníky velikosti 250 - 800. Výhodou je úspora velikosti, hmotnosti a jednoduchost zapojení zvyšuje spolehlivost systému.

Spektrum kombinuje 7 kanálový přijímač a DSMX BeastX, 3-osé MEMS gyro, a systém stabilizace do jednoho kompaktního celku. Kromě odstranění složitého mechanického stabilizátoru umožňuje technologie BeastX, vestavěná do AR7200BX, rychlé nastavení stability, reakci cykliky a vyrovnávacího rotoru bez nutnosti mechanického seřizování a náročného programování. Kompatibilní s DSM2/DSMX vysílači Spektrum nebo Spektrum DSM2 moduly do nejrůznějších vysílačů (Graupner, Futaba, JR, ...).

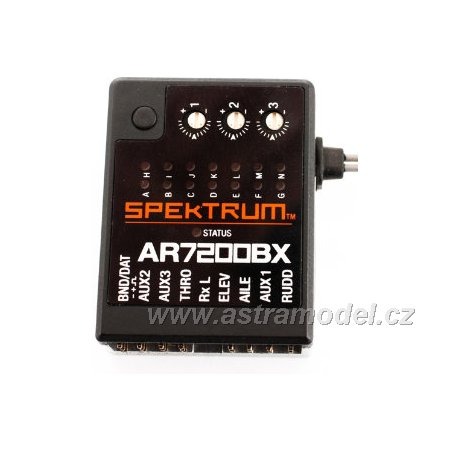

Třemi trimy se nastavuje zesílení (zisk) zpětné vazby pro regulaci cykliky, nastavení zisku Feed-Foward vazby pro cykliku, nastavení zesílení zpětné vazby pro regulaci ocasního rotoru. Programování je jednoduché pomocí jednoho tlačítka, signalizace stavu páskem LED diod. Volba typu cykliky (90°, 120°, 140°) včetně pozice serv, nastavení řídicí frekvence pro serva, řízení zisku pro regulaci ocasního rotoru pomocí vysílače a mnoho dalších možností.

Základní vlastnosti

  • Integrované 3 osé gyro BeastX MEMS
  • Pro bezpádlové vrtulníky velikosti 250 až 800
  • Navržen pro jednoduché použití
  • DSMX bezpečnost a kontrola
  • Kompatibilní s Flight log a telemetrií
  • 11 ms Frame rate, Rozlišení 2048 bodů
  • Možnost nastavení typu cykliky (6 možností)
  • Nastavení polohy přijímače vůči cyklice (vodorovná/vertikální)
  • Nastavení obnovovací frekvence pro serva cykliky (dle vysílače, 50, 65, 120, 165 a 200Hz)
  • Nastavení obnovovací frekvence pro servo vyrovnávacího rotoru (dle vysílače, 50, 120, 270, 333 a 560Hz)
  • Nastavení středu serva ocasního gyra (dle vysílače, 0.96, 0.76 a 1.52ms)
  • Nastavení koncových bodů serv cykliky a vyrovnávacího rotoru
  • Nastavení reverzu serva vyrovnávacího rotoru včetně serva gyra
  • Nastavení středů a reverzů serv cykliky včetně směru gyra
  • Nastavení módu letu - normal, sport, pro, extreme nebo dle vysílače

Kompletní seznam funkcí naleznete v manuálu.

Parametry

PoužitíRC modely vrtulníků
Pásmo2,4 GHz
ModulaceSpektrum DSM2 a DSMX
Počet kanálů7
Napájecí napětí3,5 – 8,5 V
Délka36 mm
Šířka28 mm
Výška13 mm
Délka antény110 mm, 40 mm
Hmotnost18,6 g
DosahPlný
TelemetrieDatový výstup pro TM1000
StabilizaceAno, BeastX
Výstup SRXLNe
