Co je to telemetrie?

Určitě byste chtěli vědět, jaké je napětí pohonné baterie, kolik otáček má Váš motor nebo teplota regulátoru ve vašem RC modelu. V dnešní době již není komunikace mezi vysílačem a přijímačem jednosměrná, ale přijímače mohou posílat naměřená či jinak získaná data zpět do vysílače.

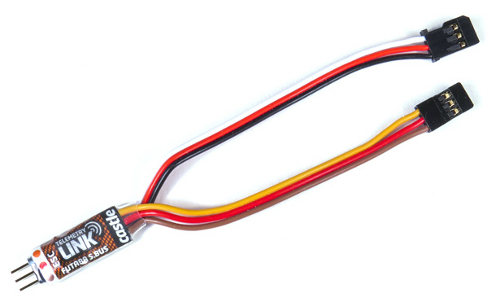

Telemetrický adaptér Castle Telemetry Link Futaba S.BUS umožňuje převádět protokol Castle Live Link na protokol Futaba S.BUS2, který používají přijímače Futaba pro komunikaci s telemetrickými senzory.

Data mohou být zobrazena na displeji vysílače. Vysílače s hlasovým výstupem mohou převádět Vámi vybraná data na hlasový výstup, takže se nemusíte vůbec dívat na displej, ale plně se věnovat provozu modelu.

Jaké výhody má Castle Telemetry Link Futaba SBUS?

  1. Není potřeba dokupovat externí čidla.
  2. Nižší hmotnost modelu, přehledná kabeláž – což je důležité zejména u větroňů, kde místa není nikdy dost.
  3. Díky pokročilým telemetrickým datům lze včas odhalit závadu a předejít haváriím.

Jaké údaje poskytuje teletrický adaptér Futaba SBUS?

V níže uvedené tabulce jsou uvedeny poskytované údaje a jejich charakteristika

Měřená veličina Vysvětlení
Napájecí napětí Můžete sledovat napájecí napětí regulátoru během letu. Můžete si nastavit alarmy na pokles napájecího napětí pod určitou hodnotu a v tomto okamžiku jít bezpečně na přistání. Alarmy se nastavují ve vysílači.
Vstupní proud Měření vstupního proudu je velmi užitečná věc, která vám může pomoci vybrat optimální vrtuli nebo optimální nastavení převodového motoru.
Výkon motoru Tato hodnota udává v procentech výkon, který je dodáván do motoru.
Otáčky motoru Tento parametr ocení zejména piloti vrtulníků. Můžete snadno kontrolovat pokles otáček motoru při akrobatických obratech a podle toho cíleně upravovat zisk governoru.
Napětí BEC Napětí BEC slouží zejména jako diagnostický prvek, který může včas odhalit vadné servo v modelu. Vadné servo odebírá velký proud, který může způsobit pokles napětí zrdoje BEC.
Teplota regulátoru Teplota regulátoru je opět užitečný údaj. Pokud je teplota regulátoru příliš vysoká, můžete optimalizovat umístění regulátoru v modelu nebo zvolit menší vrtuli, či jiný převodový poměr.
Zvlnění napájecího napětí Zvlnění napájecího napětí je důležitý údaj - čím je vyšší zvlnění napájecího napětí, tím je vnitřní odpor baterie, konektoru či kabelů vyšší. Pro maximální výkon byste se měli snažit snížit hodnotu zvlnění na co nejnižší úroveň, např. připojením elektrolytických kondenzátorů.

Co musím udělat, abych si mohl zprovoznit telemetrii?

Abyste mohli používat telemetrický převodník Castle Telemetry Link Futaba SBUS, je nutné splnit všechny níže uvedené podmínky:

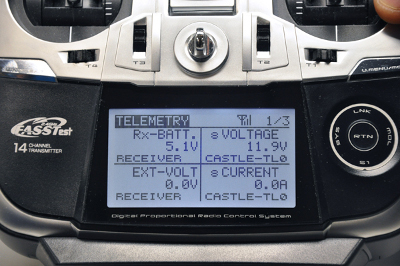

Zobrazení telemetrie na RC soupravě Futaba T14SG
  • Máte kompatibilní vysílač Futaba s – viz tabulka Kompatibilní RC soupravy Futaba.
  • V modelu máte přijímač s konektorem S.BUS2. S.BUS2 port je k dispozici u přijímačů s modulací FASSTest a T-FHSS.
  • Máte v modelu kompatibilní regulátor Castle Creations – viz Kompatibilní regulátory Castle Creations.
  • Nastavit regulátor na protokol Castle Live Link
  • Nastavit telemetrický adaptér podle potřeby
  • Zapojit telemetrický adaptér do modelu

Jaké RC soupravy Futaba jsou kompatibilní?

V níže uvedené tabulce jsou uvedeny kompatibilní RC soupravy (vysílače) Futaba.

Obrázek Název vysílače Zobrazované údaje
Futaba T14SG Futaba T14SG Otáčky
Napájecí napětí
Vstupní proud, Výkon motoru
Požadovaný výkon
Teplota regulátoru
Teplota, proud a napětí BEC
Futaba T18SZ Futaba T18SZ Otáčky
Napájecí napětí
Vstupní proud, Výkon motoru
Požadovaný výkon
Teplota regulátoru
Teplota, proud a napětí BEC
Futaba T18MZ Futaba T18MZ Otáčky
Napájecí napětí
Vstupní proud, Výkon motoru
Požadovaný výkon
Teplota regulátoru
Teplota, proud a napětí BEC
Futaba T4PX Futaba T4PX Otáčky
Napájecí napětí
Vstupní proud, Výkon motoru
Požadovaný výkon
Teplota regulátoru
Teplota, proud a napětí BEC
Futaba T4PXR Futaba T4PXR Otáčky
Napájecí napětí
Vstupní proud, Výkon motoru
Požadovaný výkon
Teplota regulátoru
Teplota, proud a napětí BEC

Jaké jsou kompatibilní regulátory Castle Creations?

V níže uvedené tabulce jsou uvedeny kompatibilní letecké regulátory (pro RC modely letadel / RC modely vrtulníků) a autové / lodní regulátory. V tabulce jsou uvedeny i jiné poskytované údaje.

Letecké regulátory
  Phoenix Edge
Edge Lite
Phoenix Edge HV
Edge HV Lite
Phoenix ICE
HV 2
Phoenix ICE
ICE Lite
Řada Talon
Napájecí napětí Ano Ano Ano Ano Ano
Vstupní proud Ano Ano Ano Ano Ne
Výkon motoru Ano Ano Ano Ano Ano
Otáčky motoru Ano Ano Ano Ano Ano
Napětí BEC Ano Ano Ano Ano Ano
Teplota regulátoru Ano Ano Ano Ano Ano
Zvlnění napájecího napětí Ano Ano Ano Ano Ano
Autové regulátory
  Mamba Monster X Mamba XL X Mamba Micro X Sidewinder Micro 2
Napájecí napětí Ano Ano Ano Ano
Vstupní proud Ano Ano Ne Ne
Výkon motoru Ano Ano Ano Ano
Otáčky motoru Ano Ano Ano Ano
Napětí BEC Ano Ano Ano Ano
Teplota regulátoru Ano Ano Ano Ano
Zvlnění napájecího napětí Ano Ano Ano Ano

Jak mám nastavit regulátor a telemetrický převodník?

Celé nastavení je velmi jednoduché. Pomocí USB propojky, nebo programovací karty Quick Field Car USB / Quick Field Air USB je potřeba provést tyto dva kroky:

  1. V regulátoru je nutné aktivovat protokol Castle Live Link (záložka Ostatní). Rovněž doporučujeme přehrát firmware regulátoru na nejnovější verzi.
  2. Ačkoliv je telemetrický adaptér z výroby již nastaven, doporučujeme rovněž zkontrolovat jeho nastavení. Zaškrtněte pouze údaje, které regulátor poskytuje, viz Kompatibilní regulátory. Dále lze zvolit číslo slotu, možnosti jsou 8, 16 nebo 24 (výchozí je 8. slot). Pro přenos dat se využívá 8 slotů a číslo kanálu pro řízení regulátoru. U leteckých vysílačů Futaba je kanál plynu defaultně na 3. kanálu, u volantových vysílačů je defaultně na 2. kanálu.
Nastavení regulátoru

Obrázek: Nastavení regulátoru - Castle Live Link

Nastavení telemetrického adaptéru

Obrázek: Nastavení telemetrického adaptéru

Jak to mám vše zapojit?

Na obrázku níže je zobrazeno zapojení regulátoru, přijímače a telemetrického převodníku Castle v modelu. Otáčky regulátoru jsou řízeny přijímačem, případně integrovaným governorem v regulátoru. Jak vidíte, zapojení je velmi jednoduché.

  • Kabel S.BUS (bílo/červeno/černý) vede do portu S.BUS2 přijímače.
  • Řídicí (oranžovo/červeno/hnědý) kabel regulátoru vede do telemetrického modulu Castle Telemetry Link.
  • Doplňkový (bílý) AUX vodič může být volitelně využíván standardním způsobem.
Ukázka zapojení s interním governorem

Na obrázku níže je zobrazeno zapojení regulátoru, přijímače, externího governoru a telemetrického převodníku Castle v modelu. Otáčky regulátoru jsou řízeny governorem, bílý vodič může být zapojen do jednotky governoru, nebo do přijímače.

  • Kabel S.BUS (bílo/červeno/černý) vede do portu S.BUS2 přijímače.
  • Řídicí (oranžovo/červeno/hnědý) kabel regulátoru vede do telemetrického modulu Castle Telemetry Link.
  • Řídicí (oranžovo/červeno/hnědý) kabel telemetrického převodníku je zapojen do výstupu governoru.
  • Doplňkový (bílý) AUX vodič může být zapojen buď do governoru nebo do přijímače.
Ukázka zapojení s externím governorem

Často kladené dotazy

  1. Jak přesné jsou naměřené hodnoty?
    Přesnost naměřených hodnot napětí, teploty, otáček a výkonu je zcela srovnatelná se standardními telemetrickými čidly. U hodnoty vstupního proudu je z důvodu velmi malého odporu bočníku (typicky 50 μΩ) a značného rozsahu měření přesnost menší, zejména v oblasti malých proudů.
  2. Jak často jsou data z regulátoru čtena?
    Pro přenesení všech naměřených údajů z regulátoru je potřeba 12 rámců. Při rámcové periodě 22 ms (což je standardní rámcová perioda u většiny přijímačů) to trvá celkem 12 x 22 ms = 266 ms. Data jsou tedy posílána přibližně 4x za sekundu. Pokud je rámcová perioda kratší, zkracuje se i doba potřebná pro vyčtení naměřených hodnot z regulátoru.
  3. Mám model se dvěma regulátory. Mohou tento senzor použít opakovaně?
    Ano, můžete použít až 3 senzory. Startovací čísla slotů nastavte na 8, 16 a 24.
